Canais de resfriamento conformados 3D alemães: avanço tecnológico e prática para salto de 40% na eficiência de resfriamento

Os canais de resfriamento conformados 3D alemães subverteram a lógica tradicional de projeto de resfriamento e confiaram na otimização de topologia e tecnologias de fabricação aditiva para alcançar um aumento de 40% na eficiência de resfriamento (com base em dados medidos). Esta inovação reconstruiu o sistema de gerenciamento térmico do molde e se tornou um avanço tecnológico fundamental no campo da moldagem por injeção de precisão.

I. "Gargalos na transferência de calor" do resfriamento tradicional

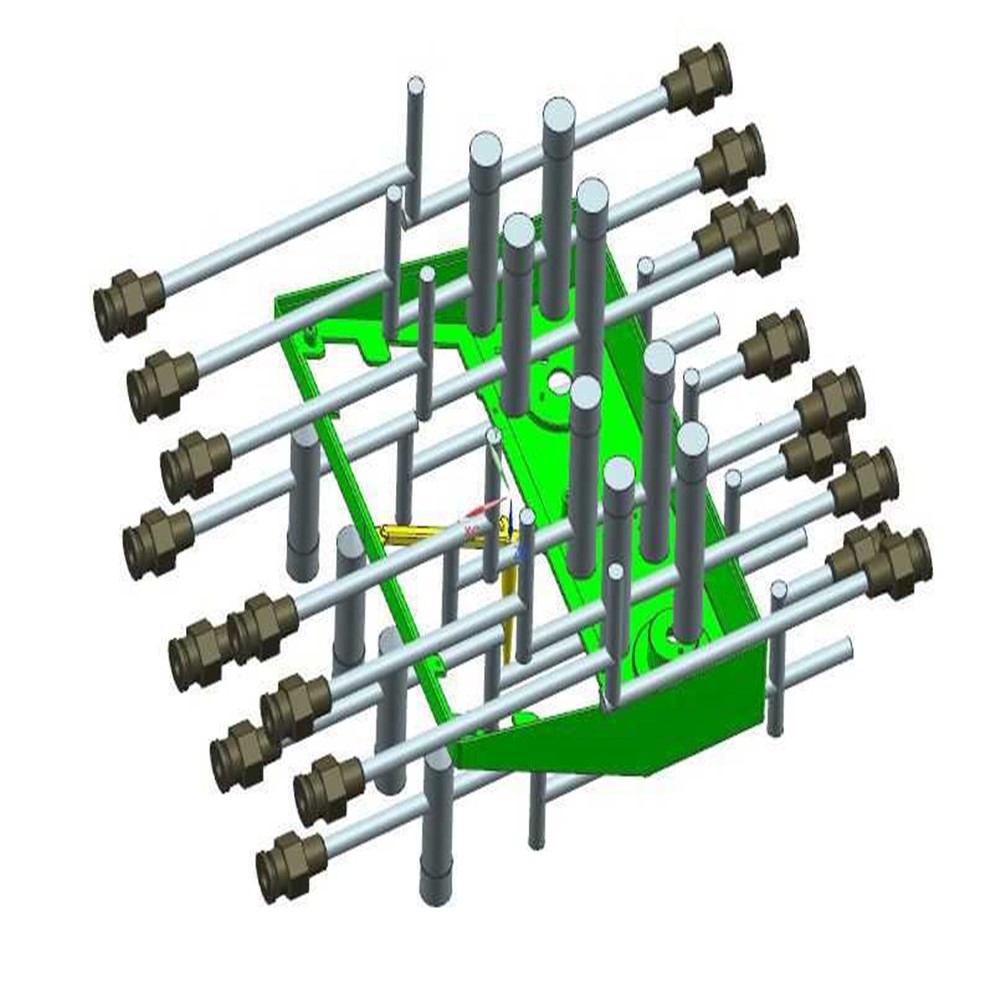

Os moldes tradicionais adotam canais de resfriamento diretos ou do tipo defletor, que apresentam três defeitos principais:

1. Limitação de distância : A distância entre o canal de resfriamento e a superfície da cavidade é fixa (5-15 mm). O calor se acumula em áreas distantes dos canais, resultando em uma diferença de temperatura local de 15-30°C. Por exemplo, a temperatura na borda da cavidade de um molde de pára-choque de automóvel é 25°C mais alta que a temperatura no centro, estendendo diretamente o ciclo de injeção em 20%.

2. Pequena área de troca de calor : A troca de calor ocorre apenas através da superfície cilíndrica, portanto a área de troca de calor por unidade de volume do molde é de apenas 50-100 m²/m³, levando a uma baixa eficiência de transferência de calor.

3. Resfriamento irregular : Moldes de estrutura multicamadas (como painéis de instrumentos de automóveis) tendem a apresentar fenômeno de "frio externo e calor interno", que causa encolhimento desigual dos produtos e aumenta a taxa de deformação em mais de 30%.

II. "Lógica inovadora" de canais de resfriamento conformados 3D

Através do projeto de "crescer junto com a superfície da cavidade", os canais de resfriamento conformados reconstroem o processo de transferência de calor do ponto de vista físico:

1. Aumento exponencial na área de troca de calor : Eles podem ser projetados como tubos curvos, redes ramificadas ou estruturas em favo de mel. A área de contato com a cavidade é 2 a 3 vezes maior que a dos canais de resfriamento tradicionais (medida até 200 a 300 m²/m³). Por exemplo, a área de troca de calor do canal de resfriamento conformado em um molde de peça interna BMW é 2,8 vezes maior que a do projeto tradicional, aumentando a dissipação de calor por unidade de tempo em 120%.

2. Precisão em nível de mícron no controle de distância : rompendo o limite de relação profundidade-diâmetro de 10:1 da perfuração profunda, os canais de resfriamento conformais podem ser firmemente fixados em áreas-chave da cavidade (como portas e áreas de paredes finas). Nos moldes médicos da Siemens, a distância entre o canal de resfriamento conformal e a superfície da cavidade é de apenas 2-3mm (design tradicional ≥8mm), melhorando a uniformidade da temperatura de ±15℃ a ±3℃.

3. Eliminação do "Efeito Ilha de Calor" : Com a ajuda da simulação CAE para otimizar o layout, a diferença máxima de temperatura na superfície da cavidade é reduzida de 25°C para 5°C. Após a aplicação de canais de resfriamento conformados no molde de uma tampa de motor Volkswagen, o desvio de contração do produto diminuiu de ±0,15% para ±0,03%, e a quantidade de deformação foi reduzida em 60%.

III. "Suporte de dados" para melhoria de eficiência de 40%

Com base em testes em lote de peças internas de automóveis (material ABS, tamanho do molde 500×400×150mm) (canais de resfriamento conformados fabricados pelo processo SLM, material: Maraging Steel MS1), a comparação dos dados principais é a seguinte:

4. “Inovação em cadeia completa” para implementação de tecnologia

A aplicação eficiente de canais de resfriamento conformados depende da colaboração de “projeto-fabricação-verificação”:

1. Fim do projeto : Algoritmos de otimização de topologia (como Altair Inspire) geram canais de resfriamento naturais e a iteração de simulação CAE é combinada para reduzir o tempo de resfriamento em 15% por ciclo de otimização.

2. Fim da fabricação : a impressão 3D de metal (SLM/DMLS) rompe as limitações de processamento. Por exemplo, a Bosch utiliza a impressora EOS M 300-4 com uma precisão de formação de ±0,05 mm para realizar a formação única de canais ramificados complexos.

3. Fim da verificação : As fábricas de moldes alemãs estão equipadas com sistemas de monitoramento de temperatura on-line (como sondas de temperatura Kistler) como padrão para coletar dados de distribuição de temperatura em tempo real dos canais de resfriamento e otimizar reversamente o design do canal (ciclo de iteração de circuito fechado ≤72 horas).

V. Valor Industrial: Da Eficiência à Competitividade

Os canais de resfriamento conformados reconstruíram a conta econômica dos moldes: embora o custo da fabricação aditiva seja 20-30% maior, o ciclo de injeção é encurtado (cada redução de 1 segundo aumenta a capacidade de produção anual em 8,3%) e o período de retorno do investimento é reduzido de 24 meses para 6-12 meses; a taxa de qualificação do produto aumentou de 92% para mais de 99,5%, tornando-o insubstituível em áreas de alto valor, como implantes médicos e lentes ópticas.

O salto de eficiência dos canais de resfriamento conformados 3D alemães é o resultado da colaboração entre ciência de materiais, fabricação aditiva e simulação digital. Ele atualiza moldes de "ferramentas de resfriamento passivo" para "controladores de qualidade ativos" e se tornou uma das principais razões para a indústria de moldes alemã liderar o mundo por um longo tempo.
