Avanços e desafios na usinagem de eletrodos de grafite
Na fabricação de precisão, os eletrodos de grafite servem como ferramenta central para usinagem por descarga elétrica (EDM), impactando diretamente a qualidade da produção em setores de alta precisão, como fabricação de moldes e aeroespacial. Este artigo disseca seus processos de usinagem, desafios técnicos, requisitos de equipamentos e implicações ambientais, enquanto explora links críticos para moldes de injeção .

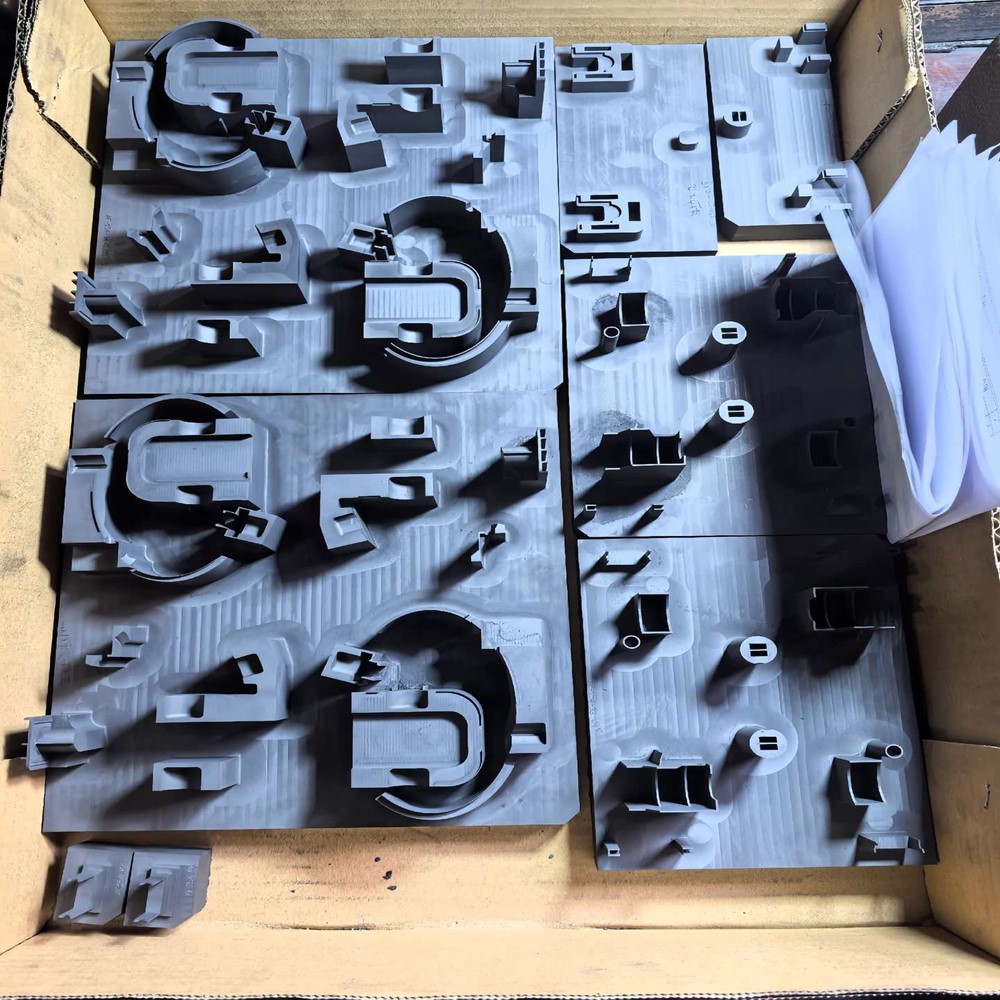

I. Processo de usinagem: controle de precisão em cinco estágios
A fabricação do eletrodo de grafite envolve cinco fases rigorosamente controladas, cada uma exigindo precisão em escala nanométrica:
Seleção de Materiais
- Grafite de alta densidade (por exemplo, ISO-88 ou POCO EDM-AF5; tamanho de partícula ≤5μm).
- Métricas principais: Resistividade elétrica ≤9μΩ·m; resistência à flexão ≥60MPa.
Usinagem CNC Desbaste
- Ferramentas de metal duro com revestimento de diamante atingem velocidade de corte de 120 m/min.
- Desbaste em camadas com tolerância de 0,3–0,5mm (taxa de remoção de material ≥200cm³/h).
Impregnação a Vácuo
- A impregnação de resina/molibdênio a 0,8 MPa reduz a porosidade para <0,1%.
- A dureza salta para HRA85–90 (vs. HRA65–70 original).
Usinagem de precisão de microfuros
- Intervalos de descarga <0,1 mm processados usando lasers de nanossegundos de 355 nm.
- Controle de conicidade: ≤0,02 mm/25 mm (crítico para cavidades complexas de moldes de injeção ).
Polimento Ultrassônico
- Vibração ultrassônica de 40kHz + abrasivos de carboneto de boro (Ra ≤0,05μm).
- Eficiência: ≥15cm²/min.
II. Desafios técnicos: três pontos problemáticos da indústria
| Tipo de desafio | Manifestações | Consequências |
|---|
| Lascas de borda | Precipitação de partículas de grafite em nível de mícron (especialmente em raios) | 30–50% de perda de precisão do EDM |
| Deformação Térmica | >800°C de calor de corte causando expansão dimensional (CTE: 2,5×10⁻⁶/K) | Desvio de tolerância do furo de ±0,03 mm |
| Perigo de poeira | Pó de grafite de nível PM2,5 (>10 mg/m³) | Taxa de falha de equipamento de 200% |
Estudo de caso : Para moldes de injeção que exigem microfuros de Φ0,3 mm:
- O resfriamento criogênico (refrigerante de -20°C) minimiza a deformação térmica.
- A medição a laser em processo permite compensação de circuito fechado de ±2μm.
III. Especificações do equipamento principal
Cinco sistemas críticos que determinam a precisão da usinagem:
- Centro de usinagem de ultraprecisão
- Repetibilidade de ±1μm (por exemplo, Mitsui SEIKI HM450).
- Rigidez do fuso ≥300N·m (evita vibrações).
- Perfuração a laser microfuro
- Tamanho de ponto de 8 μm (Trumpf TruMicro 5030).
- Frequência de pulso de 80kHz (proporção >20:1).
- Sistema de impregnação a vácuo
- Estabilidade de pressão <0,05 MPa.
- Coleta de poeira
- Filtragem de 99,97% a 0,3 μm (Donaldson Torit).
- Metrologia em Processo
- Sonda laser com resolução de 0,1μm (Renishaw RLS20).
4. Governança Ambiental e de Segurança
A usinagem de grafite enfrenta obstáculos ambientais rigorosos:
- Risco de explosão de poeira : energia de ignição mínima de 5mJ (inferior aos 10mJ do alumínio).
→ Solução: Blindagem de nitrogênio + câmaras à prova de explosão (conformidade com NFPA 652). - Tratamento de Águas Residuais : Líquido refrigerante fenólico com 3.000–5.000mg/L DQO.
→ Tratamento biológico + carvão ativado (conformidade GB 21900-2008 Tier 3). - Otimização Energética :
- A usinagem a seco economiza 40% de energia em comparação com métodos úmidos (requer controle de poeira de grau HEPA).
- A recuperação de energia na fábrica alemã da SGL reduz o consumo em 28%.
V. Sinergia Técnica com Moldes de Injeção

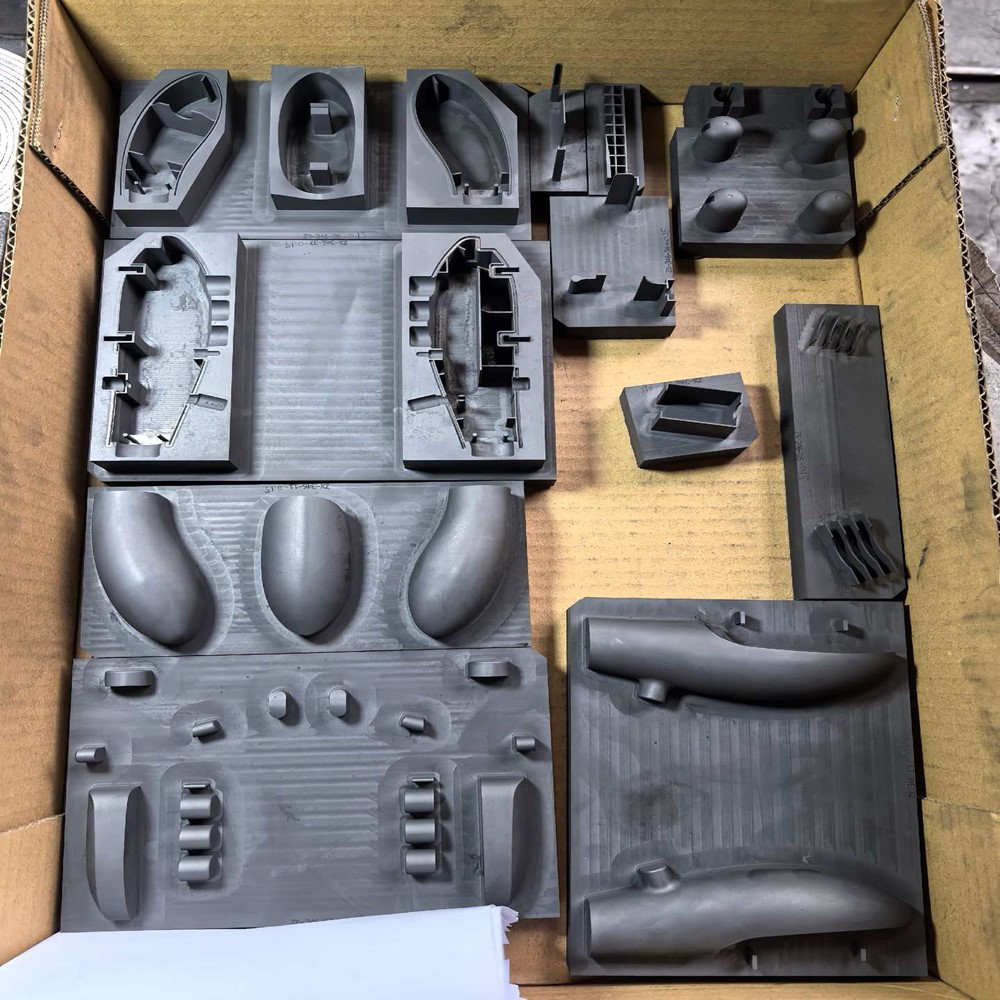

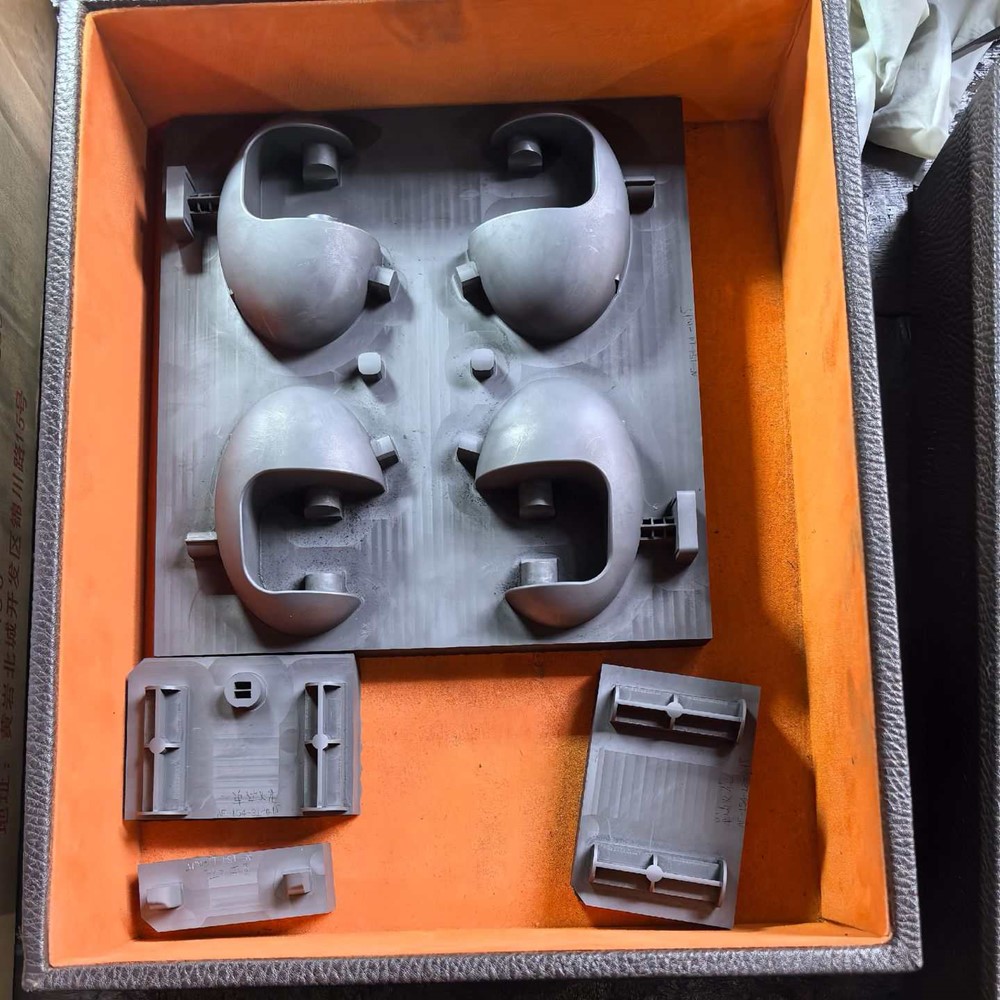

Eletrodos de grafite são insubstituíveis na fabricação de moldes de injeção :
- Geometria complexa : eficiência EDM 5x mais rápida em comparação com eletrodos de cobre para cavidades profundas em 3D (por exemplo, grades automáticas).
- Qualidade da superfície : Moldes de injeção com acabamento espelhado (VDI 18) exigem eletrodo Ra ≤0,05μm.
- Eficiência de custos : Os custos dos eletrodos de molde grande são 1/3 do cobre (dados ETI 2023).
Aplicações de ponta :
- Os moldes de injeção para carcaças de baterias EV usam eletrodos de grafite impressos em 3D com canais de resfriamento internos.
- Moldes inteligentes com eletrodos incorporados permitem manutenção preditiva (redução de 40% no tempo de inatividade).
Conclusão: Pilares da Revolução da Precisão
A usinagem de eletrodos de grafite está avançando em direção à ultraprecisão (±1μm) , fabricação verde (50% de redução de energia) e otimização orientada por IA . Em moldes de injeção e na indústria aeroespacial, cada melhoria de eletrodo de ±1μm aumenta a estabilidade dimensional da peça moldada em 10×. A integração com nanorrevestimentos e gêmeos digitais capacitará ainda mais a manufatura de ponta da China.
