Melhorar a deformação da moldagem por injeção com moldes de injeção. Se você conhece esses métodos, não será mais difícil.

Exploração de métodos para melhorar a deformação da moldagem por injeção

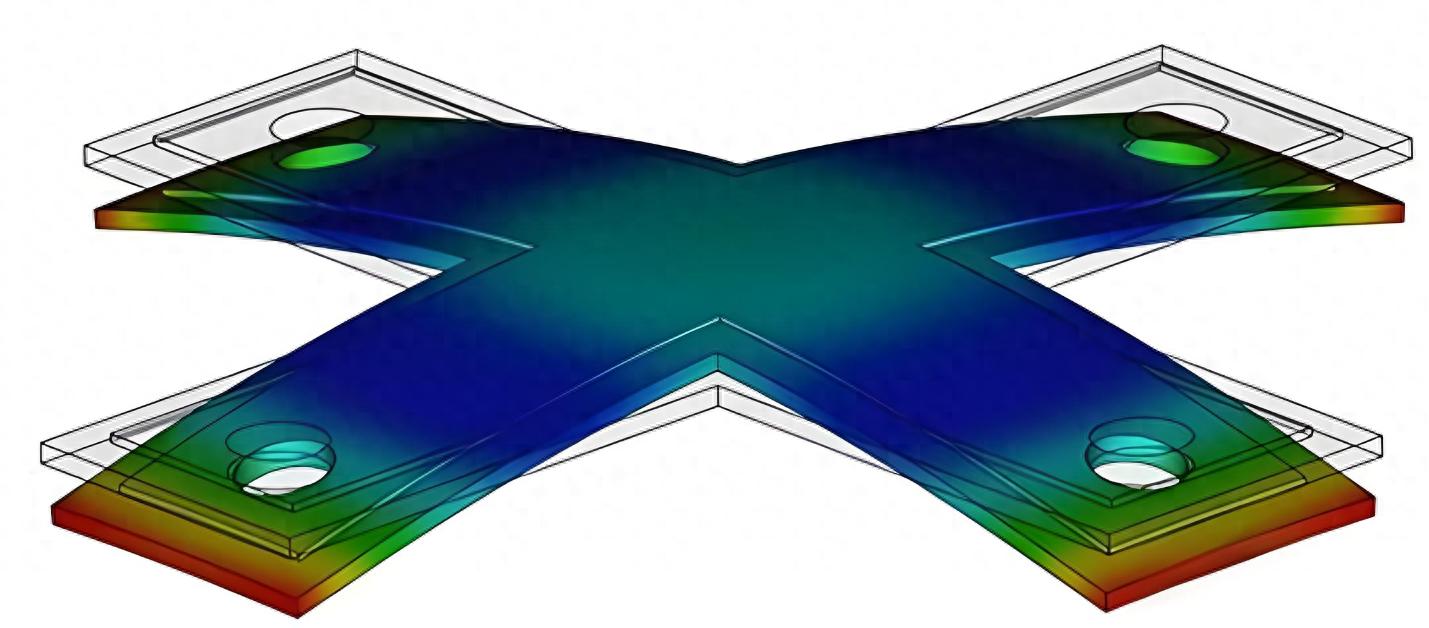

A deformação da moldagem por injeção é um problema comum e complicado no processo de moldagem por injeção, que afeta seriamente a qualidade do produto e a precisão dimensional. Para resolver este problema de forma eficaz, a otimização pode ser realizada a partir de múltiplas dimensões principais, como sistema de resfriamento, estrutura da cavidade, parâmetros do processo de injeção e seleção de materiais.

Design Refinado do Sistema de Refrigeração

O sistema de resfriamento desempenha um papel fundamental no processo de moldagem por injeção e sua otimização é um elo fundamental na melhoria da qualidade do produto.

Layout de canal de resfriamento balanceado

Planeje de forma científica e precisa a posição e o espaçamento dos canais de resfriamento de acordo com a distribuição da espessura da parede das peças moldadas por injeção. Em particular, aumente significativamente a densidade dos canais de resfriamento em áreas com maior espessura de parede para promover a uniformidade do processo de resfriamento. Um grande número de estudos mostrou que o resfriamento uniforme pode efetivamente reduzir a deformação causada por gradientes de temperatura. Por exemplo, na produção de uma grande peça moldada por injeção, ao otimizar razoavelmente o layout dos canais de resfriamento e aumentar a densidade dos canais de resfriamento em 30% em áreas com maior espessura de parede, a deformação por empenamento do produto é reduzida em cerca de 25%.

Estratégia de Otimização do Fluxo Médio de Resfriamento

Aumentar adequadamente a vazão do meio de resfriamento em áreas propensas a empenamento pode efetivamente aliviar o problema de superaquecimento local. Ao mesmo tempo, adote tecnologia de resfriamento hierárquica, ajuste a vazão de maneira flexível e precisa de acordo com as diferentes necessidades do estágio de resfriamento, de modo a realizar o controle preciso da temperatura do molde. Experimentos relevantes mostram que a aplicação da tecnologia de resfriamento hierárquico pode controlar a flutuação da temperatura do molde dentro de uma faixa muito pequena, reduzindo ainda mais o risco de empenamento, e a taxa de qualificação do produto aumenta em cerca de 15%.

Design inovador de estrutura de cavidade

A otimização inovadora da estrutura da cavidade do molde é uma medida importante para melhorar a deformação da moldagem por injeção.

Estratégia de projeto de deformação reversa

Com base na rica experiência histórica ou em resultados precisos de análise de simulação, pré-defina a compensação de forma na cavidade do molde que é oposta à direção de empenamento esperada. Por exemplo, se for previsto que a peça moldada por injeção irá deformar para cima após a desmoldagem, o fundo da cavidade do molde é projetado para ser ligeiramente côncavo durante o projeto da cavidade do molde. Desta forma, o produto formará uma deformação reversa antecipadamente durante o processo de moldagem por injeção, o que pode apenas compensar a deformação de empenamento após a desmoldagem, reduzindo efetivamente o grau de empenamento.

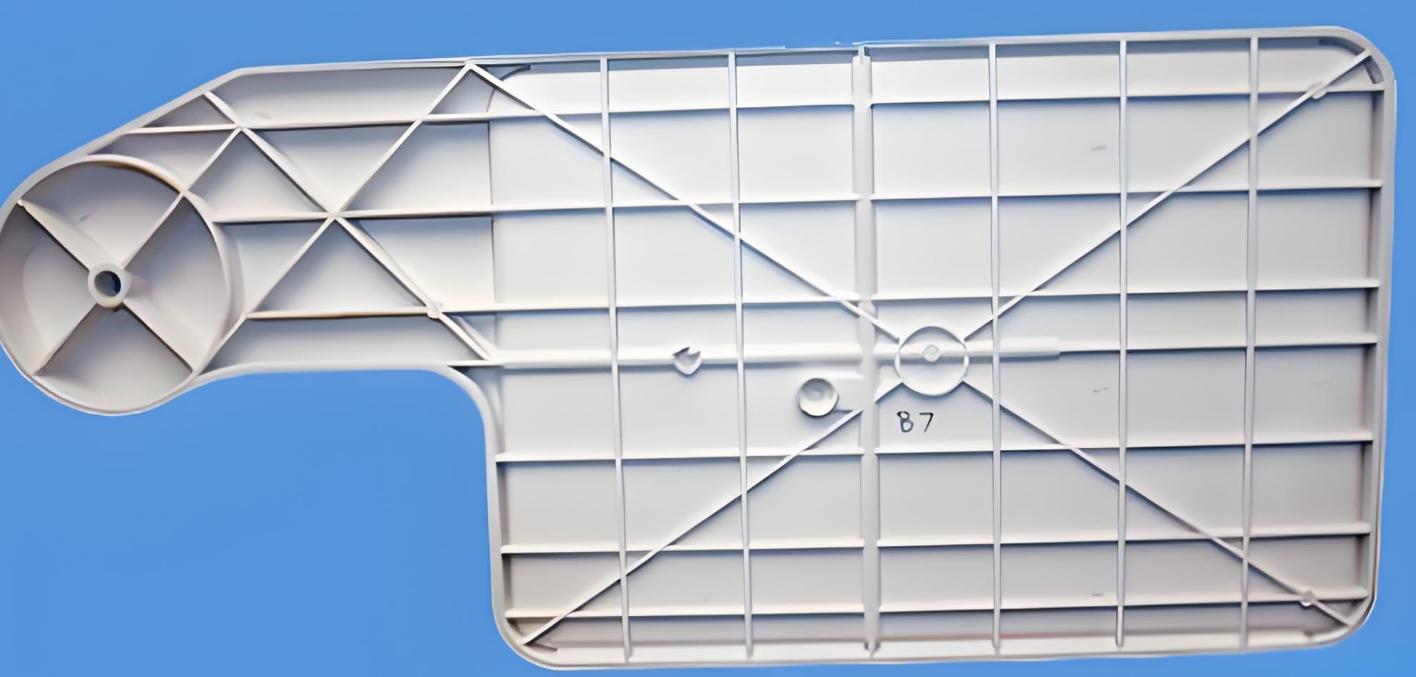

Aumentando o design das nervuras de reforço

O ajuste razoável de estruturas de nervuras de reforço nas peças moldadas por injeção que são propensas a empenamento pode aumentar muito a rigidez do produto e resistir efetivamente à deformação. No entanto, é necessário controlar rigorosamente a espessura e a altura das nervuras de reforço para evitar novos problemas de retração irregular. Por exemplo, após adicionar nervuras de reforço cruzadas na superfície não aparente de peças planas moldadas por injeção, o desempenho anti-empenamento do produto é melhorado em cerca de 30%.

Otimização dos Parâmetros do Processo de Injeção

A otimização dos parâmetros do processo de injeção tem um efeito significativo na melhoria da deformação da moldagem por injeção.

Otimização dos Parâmetros de Injeção

A redução adequada da velocidade de injeção pode reduzir efetivamente a geração de calor de cisalhamento e evitar o encolhimento irregular causado pelo superaquecimento local. Especialmente para materiais plásticos com alta sensibilidade ao calor, uma velocidade de injeção mais lenta pode reduzir significativamente o grau de deformação por empenamento. Ao mesmo tempo, ajustar com precisão a pressão e o tempo de retenção é crucial. Um processo de pressão de retenção adequado pode compensar a redução de volume causada pelo resfriamento e encolhimento do plástico, uniformizar a densidade das peças moldadas por injeção e reduzir o empenamento causado pelo encolhimento interno. Ao otimizar os parâmetros de pressão de retenção através de experimentos ou simulações, a estabilidade dimensional das peças moldadas por injeção pode ser garantida. Estudos descobriram que após otimizar os parâmetros de pressão de retenção, o desvio dimensional das peças moldadas por injeção pode ser controlado dentro de uma faixa muito pequena.

Controle do Processo de Resfriamento e Desmoldagem

Para peças moldadas por injeção de paredes espessas ou grandes, estender adequadamente o tempo de resfriamento ajuda o plástico a solidificar e encolher totalmente, liberar tensão residual interna e reduzir a deformação por empenamento após a desmoldagem. Porém, é necessário encontrar o tempo ideal de resfriamento por meio de experimentos para equilibrar a qualidade do produto e a eficiência da produção. Ao mesmo tempo, controle com precisão a temperatura de desmoldagem para garantir que as peças moldadas por injeção sejam desmoldadas a uma temperatura adequada próxima à temperatura de distorção térmica do plástico, de modo a evitar deformação contínua após a desmoldagem. A operação precisa de desmoldagem pode ser realizada instalando sensores de temperatura no molde para monitorar a temperatura em tempo real.

Seleção de materiais e otimização de desempenho

A seleção de materiais e a otimização do desempenho são de grande importância para reduzir a deformação da moldagem por injeção.

Seleção de materiais de baixo encolhimento

Materiais de baixo encolhimento produzem menos deformação por encolhimento após a moldagem por injeção, o que ajuda a melhorar a precisão dimensional dos produtos. Plásticos de engenharia de alto desempenho, como a polieteretercetona (PEEK), devido às suas características de baixo encolhimento, apresentam vantagens óbvias na produção de peças moldadas por injeção com altos requisitos de precisão dimensional.

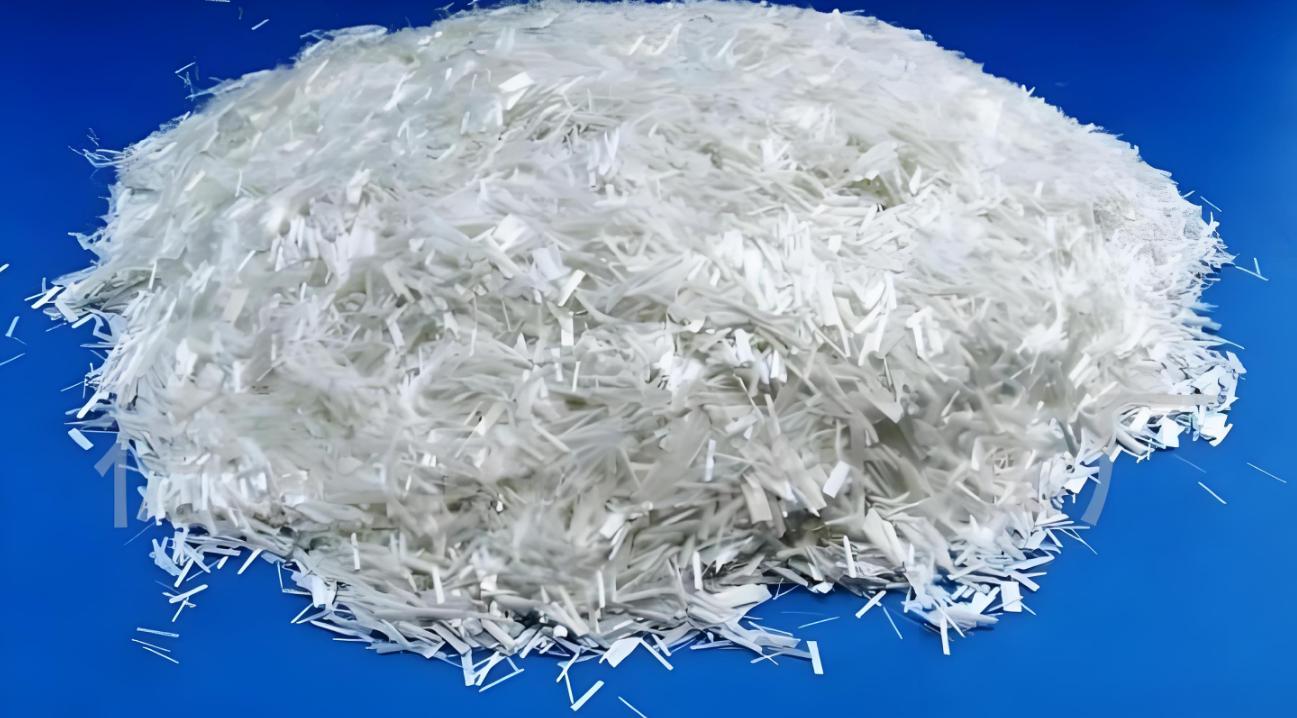

Uso de materiais reforçados com fibra

Materiais reforçados com fibra, como fibra de vidro e fibra de carbono, podem melhorar significativamente a rigidez e a estabilidade dimensional dos materiais, inibir efetivamente a deformação durante o encolhimento do plástico e melhorar o desempenho anti-empenamento das peças moldadas por injeção. Especialmente na fabricação de peças moldadas por injeção com estruturas complexas e propensas a empenamento, a aplicação de materiais reforçados com fibras pode melhorar muito a qualidade do produto.
