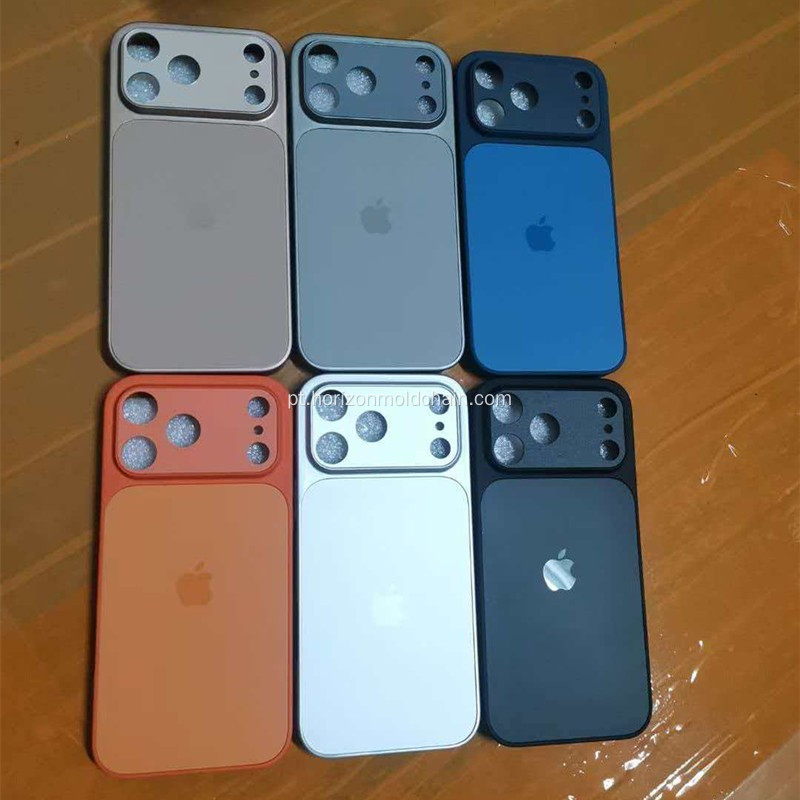

Detalhes do produto do molde de injeção para capa de telefone Apple

Este documento tem como objetivo elaborar as etapas completas do processo e a estimativa do ciclo do molde de injeção para capas de telefone da série Apple iPhone, desde o projeto conceitual até a entrega da produção em massa. Por meio do gerenciamento de processos padronizados, garantimos a qualidade do projeto, controlamos custos e alcançamos entrega no prazo.

1. Etapas detalhadas de todo o processo

(1) Etapa 1: Análise de Demanda e Design de Produto

Ciclo estimado : 3-5 dias úteis

Informações de entrada : modelo específico do Apple iPhone, diagrama de conceito do produto, esboço de design 2D ou amostra física fornecida pelo cliente

Etapas principais :

Comunicação de demanda: esclareça a estrutura da caixa do telefone (por exemplo, compatibilidade com MagSafe), material (TPU, PC, silicone, etc.), tratamento de superfície (brilhante, fosco, textura semelhante a tecido, etc.) e volume de produção esperado.

Revisão do projeto do produto: os engenheiros realizam análises de projeto para capacidade de fabricação (DFM), avaliam ângulos de inclinação, uniformidade da espessura da parede e projeto de fivela e propõem sugestões de otimização para evitar defeitos de produção subsequentes.

Confirmação Final: O cliente analisa e confirma o relatório DFM e o modelo final do produto 3D.

Resultado de saída : Dados de produto 3D mutuamente confirmados, utilizáveis ​​para projeto de molde

(2) Etapa 2: Projeto e Revisão do Molde

Ciclo estimado : 5-7 dias úteis

Informações de entrada : Dados finais do produto 3D confirmados do Estágio 1

Etapas principais :

Projeto da estrutura do molde: Use o software CAD para concluir o projeto completo do molde 3D, incluindo seleção da base do molde, layout da cavidade (número de peças por molde), determinação da superfície de partição, sistema de passagem (porta de injeção), sistema de resfriamento, sistema de ejeção e sistema de ventilação.

Análise CAE: Use software de análise de fluxo de molde (por exemplo, Moldflow) para simular os processos de enchimento, retenção e resfriamento do plástico no molde e prever e resolver problemas potenciais como encolhimento, marcas de gás e empenamento com antecedência.

Revisão do projeto: A equipe interna realiza uma revisão final do plano de projeto do molde para garantir que ele seja razoável, eficiente e confiável.

Resultado de saída : conjunto completo de desenhos de processamento de moldes, lista de peças e lista de compras

(3) Etapa 3: Processamento e montagem de peças de molde

Ciclo estimado : 15-25 dias úteis

Informações de entrada : Conjunto completo de desenhos de processamento do Estágio 2

Etapas principais :

Aquisição de materiais: Adquira a base do molde programada e o aço do núcleo do molde (por exemplo, P20, 718, S136, etc.).

Processamento de Precisão: Executar sequencialmente processos como fresamento, furação, retificação, fresamento CNC (controle numérico computadorizado), acabamento de fresamento, EDM (usinagem por descarga elétrica) para eletrodos e formas complexas, e WEDM (usinagem por descarga elétrica de fio).

Tratamento Térmico e Tratamento de Superfície: Realizar tratamento térmico (por exemplo, têmpera, nitretação) nas peças principais para melhorar a dureza e a resistência ao desgaste; realizar tratamento de superfície (por exemplo, polimento, texturização) para atender aos requisitos de aparência do produto.

Montagem do molde: Monte com precisão todas as peças processadas, incluindo a instalação de pinos ejetores, controles deslizantes e tubos de água de resfriamento.

Resultado de saída : Um molde de injeção completo e testável

(4) Etapa 4: Teste de Molde e Correção de Amostra

Ciclo estimado : 5 a 10 dias úteis

Informações de entrada : Molde montado

Etapas principais :

Teste inicial do molde: Instale o molde na máquina de moldagem por injeção e execute a produção experimental de injeção usando o material programado.

Inspeção de amostra: realize medições abrangentes de dimensões, inspeção de aparência e testes funcionais (por exemplo, adaptação ao telefone Apple real) nas amostras de teste.

Análise e correção de problemas: Ajuste e modifique o molde com base nos problemas da amostra (por exemplo, flash, encolhimento, disparo curto). Esta etapa pode exigir 2 a 3 rodadas (T1, T2, T3) para atingir o desempenho ideal.

Confirmação do Cliente: Envie as amostras de teste finais ao cliente para aprovação final (Processo de Aprovação de Peças de Produção, PPAP).

Resultado de saída : Amostras de confirmação assinadas pelo cliente e relatório de teste de molde

(5) Etapa 5: Aceitação do molde e entrega da produção em massa

Ciclo estimado : 2-3 dias úteis

Informações de entrada : aprovação final das amostras pelo cliente

Etapas principais :

Ajuste Final: Faça o ajuste final no molde com base no feedback do cliente.

Entrega de documentos: Organize e entregue documentos completos do molde, incluindo desenhos finais e manuais de manutenção.

Remessa do molde: Envie o molde para a fábrica de produção designada para prepará-lo para a produção de injeção em grande escala.

Resultado de saída : Molde de injeção qualificado para capas de telefone Apple, pronto para produção em massa estável

2. Ciclo Total Estimado

(1) Ciclo Total Padrão

Aproximadamente 30-50 dias corridos

(2) Explicação das Variáveis ​​do Ciclo

Complexidade do molde: Moldes simples de uma só cor têm um ciclo mais curto; moldes que envolvem moldagem de duas cores, controles deslizantes complexos ou texturização ultrafina tendem a se aproximar ou exceder o limite superior do ciclo.

Modificações de projeto: Quaisquer alterações de projeto nos estágios intermediários e finais do processo aumentarão significativamente os custos de tempo.

Rodadas de confirmação de amostra: Se houver poucos problemas de teste de molde e a confirmação for concluída dentro de 1-2 rodadas, o ciclo será encurtado; se os problemas forem complexos e exigirem múltiplas rodadas de modificação, o ciclo será estendido.

Programação de materiais e recursos: O ciclo de fornecimento de aço especial ou peças padronizadas também afetará o ciclo geral.

Por meio de engenharia simultânea e gerenciamento rigoroso de projetos, temos o compromisso de fornecer serviços eficientes de fabricação de moldes de injeção para capas de telefone Apple, garantindo ao mesmo tempo a mais alta qualidade.
