Tecnologia de desmoldagem de peças roscadas: inovação e aplicação de moldes de núcleo dobráveis

Tecnologia de desmoldagem de peças roscadas: inovação e aplicação de moldes de núcleo dobráveis

1. Introdução: O desafio do corte inferior em peças roscadas

Na moldagem por injeção, os designs rebaixados são amplamente utilizados para componentes roscados, como tampas de garrafas, tubos de batom e produtos de encaixe rápido - essenciais nos setores de bens de consumo, dispositivos médicos e automotivo. Para tampas roscadas, as roscas engatadas entre a peça e o núcleo exigem desengate antes da ejeção, apresentando desafios complexos de projeto. Este artigo explora avanços recentes em desmoldagem eficiente e econômica, com foco na tecnologia de núcleo dobrável e seus derivados.

2. Limitações dos métodos tradicionais de desmoldagem

As abordagens convencionais para peças roscadas incluem mecanismos de ejeção com dentes de engrenagem e mecanismos de liberação rotativa :

• Ejeção dentada : Depende da flexibilidade do material para desmoldagem forçada, limitando sua aplicabilidade a resinas e geometrias específicas.
• Mecanismos de liberação rotativa : Utilize estruturas mecânicas internas para desparafusar a peça. Embora eficazes, eles são propensos a falhas (por exemplo, quebra de rolos, danos à estrutura, contaminação por óleo), incorrem em altos custos de manutenção e apresentam risco de defeitos como ovalização ou rebarbas. Sua complexidade também restringe o uso à produção de alto volume e longo prazo.

3. Tecnologia central dobrável: princípios básicos e vantagens

Os núcleos dobráveis ​​permitem a desmoldagem sem atrito por meio de retração radial , substituindo os métodos tradicionais dentados ou rotativos. Sua estrutura segmentada se conecta à placa ejetora, com um pino central cônico fixado na parte traseira do molde. Durante a abertura do molde, o núcleo se retrai com a placa ejetora enquanto se dobra para dentro – conseguindo a desmoldagem em apenas 3 movimentos sincronizados. Isto reduz o tempo de ciclo em 30% em comparação com mecanismos rotativos, elimina operações secundárias e suporta cortes inferiores complexos (por exemplo, recursos vedados ou projetos de rosca parcial).

As principais inovações incluem:

• Terminação arbitrária de threads : as threads não precisam mais se estender até a ponta do núcleo, permitindo maior flexibilidade de design.
• Rebaixos integrados : Suporta recursos como vedações internas ou entalhes sem mecanismos adicionais.

4. Miniaturização e precisão para peças de pequeno diâmetro

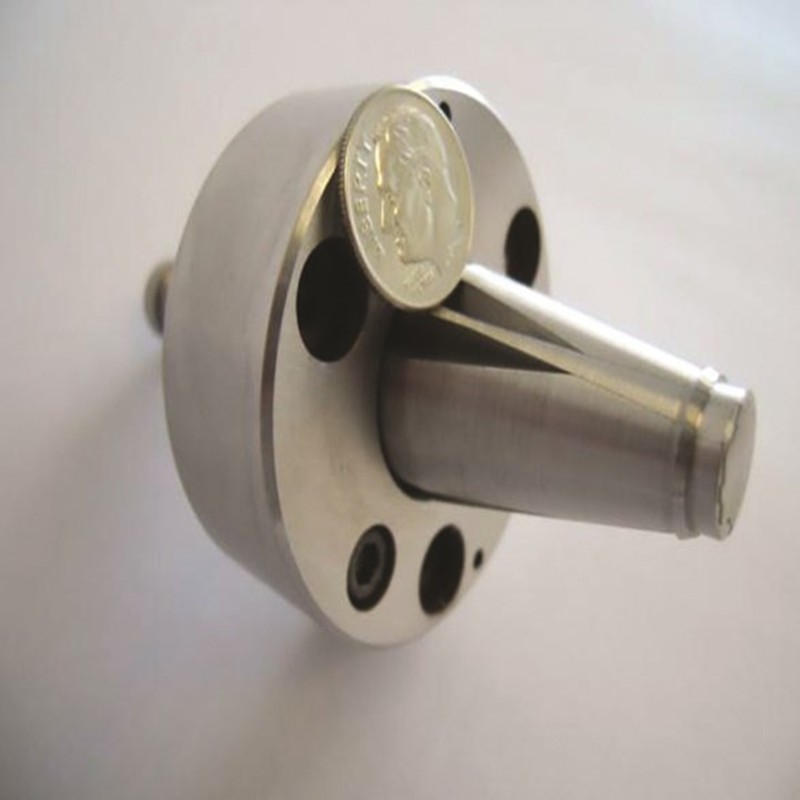

Para componentes ultracompactos (até 10,8 mm de diâmetro), os micronúcleos dobráveis ​​usam um design de “dobragem de 3 segmentos + fixação de 3 lâminas”, permitindo 80% de formação de rosca completa. Sua estrutura compacta mantém a eficiência dos núcleos padrão, ampliando as possibilidades para peças microroscadas (por exemplo, microconectores médicos ou fixadores eletrônicos).

5. Desafios de Design e Estratégias de Otimização

Os núcleos dobráveis ​​exigem extrema precisão de fabricação, especialmente no controle da “folga superior” (o espaço entre o flange do núcleo e o pino central) para evitar emperramento ou flash. As soluções incluem:

• Estruturas autolimpantes : Minimizam o acúmulo de detritos durante a desmoldagem.
• Folgas flutuantes : Equilibram o desgaste entre os componentes.
• Controle da sequência de ejeção : Evite interferência entre o anel ejetor e os segmentos centrais.
• Tratamento do material : Tratamentos de superfície à base de liga (não galvanoplastia) garantem uma operação livre de lubrificação.

6. Núcleo Dovetail Dovetail: Uma Solução Atualizada

Para resolver problemas de resistência e compatibilidade do molde, o núcleo dobrável em cauda de andorinha introduz uma estrutura de intertravamento mecânico:

• Reforço estrutural : 6 segmentos reforçados independentes substituem os designs tradicionais com fenda de 12 segmentos, aumentando a resistência ao impacto e reduzindo os riscos de quebra.
• Compatibilidade do molde : Suporta instalação nas metades do molde A ou B, permitindo placas de molde menores e máquinas de moldagem por injeção mais econômicas.
• Atuação simplificada : O design de acionamento direto elimina circuitos complexos de extração do núcleo, contando com comandos básicos de “abrir/fechar molde” - potencialmente reduzindo ainda mais o tempo de ciclo.
• Conveniência de manutenção : Um sistema patenteado de travamento rápido permite a manutenção em linha, enquanto os acessórios de retificação de rosca padrão reduzem as barreiras de processamento.

7. Guia de comparação e seleção técnica

8. Tendências Futuras e Impacto na Indústria

A tecnologia de núcleo dobrável aumenta a eficiência da desmoldagem em 30% a 50%, ao mesmo tempo que reduz os custos de manutenção do molde em mais de 40%. É ideal para produção de múltiplas variedades e pequenos lotes (por exemplo, consumíveis médicos, eletrônicos de precisão), permitindo rápida iteração do produto. À medida que a cauda de andorinha e outros designs atualizados proliferam, a moldagem de peças roscadas está mudando de transmissões mecânicas complexas para sistemas integrados de movimento de molde – conduzindo a indústria de moldagem por injeção em direção a maior inteligência e precisão.

Para moldadores e fabricantes, a seleção deve considerar o tamanho da peça, a precisão da rosca e o volume de produção:

• Peças de pequenos lotes/de precisão : Priorize núcleos em cauda de andorinha.
• Micropeças : Opte por núcleos microdobráveis.
• Fios de volume ultra-alto/longos : Os mecanismos rotativos permanecem viáveis.
