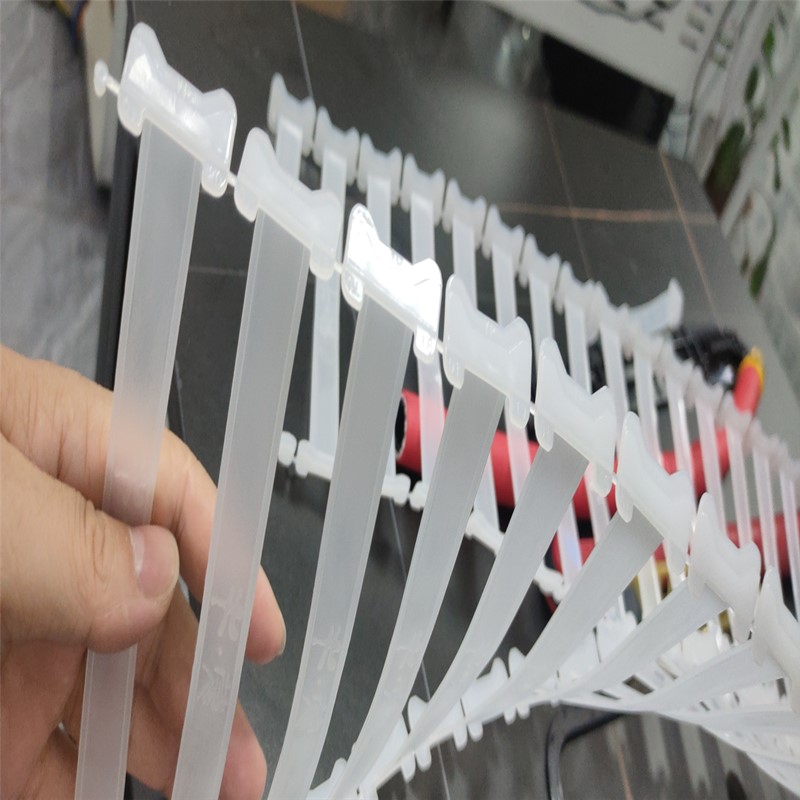

Determinando os moldes de injeção de longa duração: uma estrutura técnica para garantia de qualidade

Título: Design, Excelência em Fornecedor e Validação: A Tríade para Molde de Injeção Longevidade

1. Introdução

Os moldes de injeção são a espinha dorsal da produção em massa em indústrias automotivas, eletrônicas e médicas. Um molde de alta qualidade pode sustentar 1 a 5 milhões de ciclos com manutenção mínima, enquanto os moldes abaixo do padrão falham em 100.000 ciclos, causando tempo de inatividade não planejado, taxas de sucata em até 15% e custos de reparo superior a 30% do preço inicial do molde. Este artigo descreve uma abordagem sistemática para avaliar a longevidade do molde, enfatizando o projeto do molde de injeção , a capacidade do fornecedor e os protocolos de validação de qualidade .

2. Pilar 1: Design de molde de injeção - Engenharia para durabilidade

A vida útil de um molde está enraizada em seu design. Fatores críticos incluem:

• Gerenciamento térmico :

  • Eficiência do sistema de resfriamento : os canais de resfriamento conforme (impressão em 3D ou com EDM) reduzem os tempos de ciclo em 20 a 30% e o estresse térmico. Verifique a distância do canal a cavidade ≤1,5 ​​× diâmetro do canal para evitar pontos de acesso.
  • Seleção de material : use aços de condutividade alta (por exemplo, H13 ESR para sistemas de corredor quente) ou inserções de cobre de berílio para regiões sensíveis ao calor.

• Integridade estrutural :

  • Ângulos de rascunho e raios : ângulos mínimos de 3 ° e raios de canto ≥1,5 × espessura da parede impedem a aderência e as rachaduras.
  • Design do mecanismo de slides : os puxadores do núcleo hidráulico ou os levantadores angulares devem suportar 50-100N/mm² pressão de contato.

• Resistência ao desgaste :

  • DRUSTA DA SUPERFÍCIE : Alvo 50–55 HRC para núcleo/cavidade (via revestimentos de nitragem ou PVD como CRN ).
  • Durabilidade da textura : texturas cosméticas (por exemplo, SPI-D3) requerem ablação a laser com testes de dureza pós-processamento.

3. Pilar 2: Excelência em fornecedores - além da fabricação

Excelentes fornecedores diferenciam -se por meio de capacidade técnica, transparência e suporte ao ciclo de vida:

• Experiência técnica :

  • Proficiência no software : use o molde Moldex3D ou Autodesk para simulação de fluxo, resfriamento e warpage. Os fornecedores devem fornecer relatórios de DFM (Design for Manufacturing) com estratégias de otimização de tempo de ciclo.
  • Controle do processo : monitore a precisão do EDM (± 0,005 mm), tolerâncias de usinagem CNC (± 0,01 mm) e polimento (RA ≤0,1 μm para peças ópticas).

• Rastreabilidade do material :

  • Requerem relatórios de teste de moinho (MTRs) com composição química, dureza e dados de tratamento térmico. Para moldes automotivos/médicos, certificações como IATF 16949 ou ISO 13485 não são negociáveis.

• Suporte ao ciclo de vida :

  • Os fornecedores de primeira linha oferecem protocolos de manutenção (por exemplo, cronogramas mensais de lubrificação) e serviços de reparo de resposta rápida.

4. Pilar 3: Validação de qualidade - métricas para longevidade

Testes rigorosos separam moldes de alta qualidade das falhas:

• Precisão dimensional :

  • Use CMM (máquina de medição de coordenadas) para verificar dimensões críticas (tolerância a ± 0,02 mm).
  • Realize testes de empilhamento para garantir que os moldes de várias cavidades produzam peças idênticas.

• Validação de material e revestimento :

  • Teste a dureza (Rockwell ou Vickers) e microestrutura (via metalografia) para confirmar a eficácia do tratamento térmico.
  • Validar revestimentos (por exemplo, Tialn para usinagem de alta velocidade) com testes de adesão (método de Hatch Cross).

• Teste de vida de ciclo :

  • Realize o envelhecimento acelerado (por exemplo, 100.000 ciclos a 150 ° C) para avaliar a resistência à fadiga térmica.
  • Monitore o desgaste com perfilômetros após 50.000 ciclos.

5. Estudo de caso: molde de componente automotivo

Um fornecedor automotivo de Nível 1 fez uma parceria com uma fabricante de moldes premium para um painel de painel ABS. O molde apresentou:

• Resfriamento conforme (tempo de ciclo reduzido de 45s para 32s).
• Aço H13 com revestimento CRN (dureza 58 HRC).
• Fabricação certificada pela IATF 16949.

Resultados :

• 3,2 milhões de ciclos sem grandes reparos.
• A taxa de sucata mantida em 0,2% (vs. 5% com moldes anteriores).

6. Lista de verificação acionável para longevidade

7. Conclusão

Os moldes de injeção de longa duração exigem sinergia entre design de precisão , fornecedores tecnicamente excelentes e validação intransigente . Ao priorizar esses pilares, os fabricantes atingem 5-10 × ROI através de tempo de inatividade reduzido, sucata mais baixa e vida útil prolongada do mofo. Em uma era da indústria 4.0, a integração de "moldes inteligentes" equipados com sensores estende ainda mais a longevidade-mas apenas se construída nesta tríade fundamental.

Palavras -chave : projeto de molde de injeção, excelentes fornecedores, moldes de injeção de qualidade, longevidade do molde, gerenciamento térmico, certificação de fornecedores.
