Problemas e soluções comuns na produção de moldes para moldagem por injeção

No intrincado processo de produção de moldes de moldagem por injeção, vários problemas podem surgir, afetando potencialmente a qualidade, a eficiência e a relação custo-benefício da fabricação de moldes. Compreender esses problemas comuns e suas soluções correspondentes é crucial para garantir operações de produção tranquilas. Com base no processo de produção descrito no artigo anterior, aqui estão alguns problemas típicos e como resolvê-los.

1. Problemas e soluções da fase de projeto

1.1 Modelagem de produto imprecisa

Problema : Erros na conversão dos desenhos de projeto do produto em modelos 3D para o molde podem levar a cavidades e machos do molde que não correspondem às dimensões desejadas do produto. Isso pode resultar em peças muito grandes ou muito pequenas ou com formatos incorretos.

Solução : Verifique novamente os dados do projeto e use software CAD/CAM de alta precisão com ferramentas de verificação integradas. Envolva vários designers no processo de revisão para detectar possíveis erros. Além disso, conduza treinamentos regulares para designers para mantê-los atualizados sobre as mais recentes técnicas de design e recursos de software.

1.2 Projeto de sistema de portão deficiente

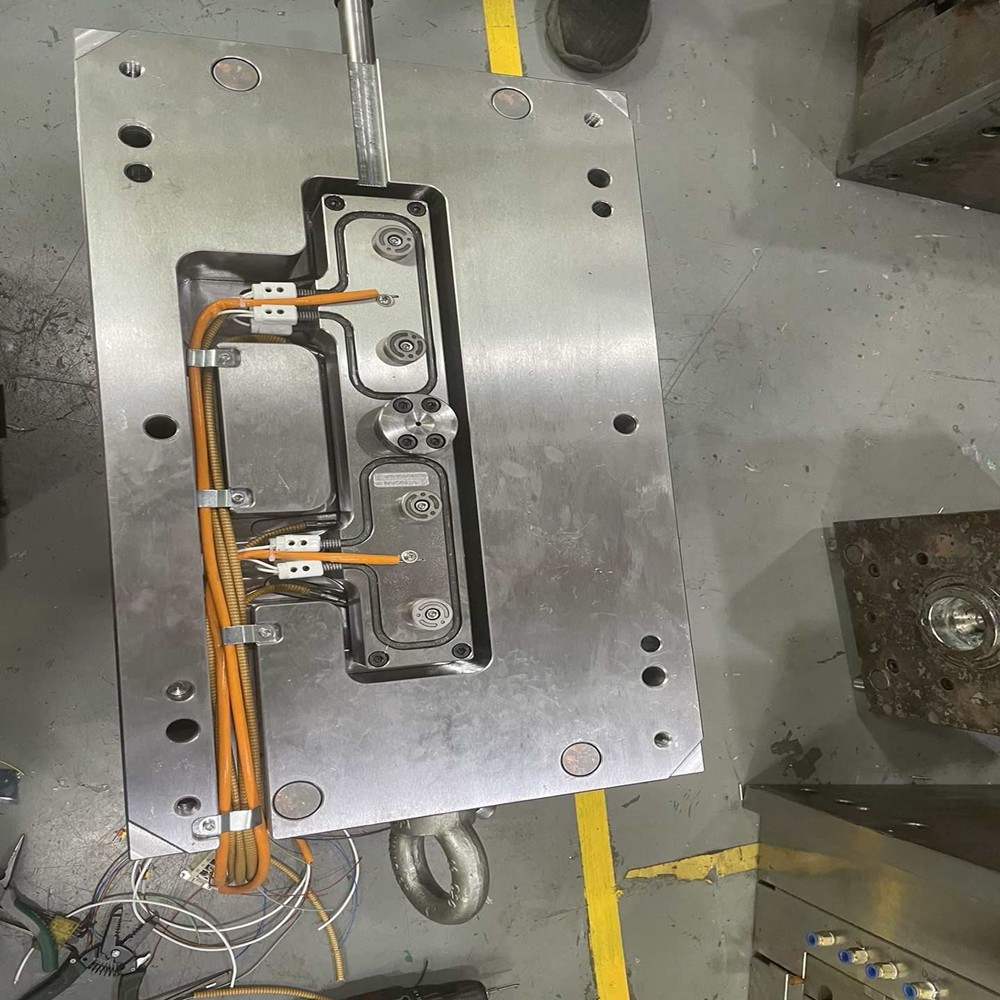

Problema : Em moldes de câmara fria, um layout inadequado dos canais pode causar fluxo irregular de plástico, levando a disparos curtos, marcas de afundamento ou empenamento nas peças moldadas. Para moldes de câmara quente, o posicionamento incorreto dos elementos de aquecimento ou o projeto inadequado dos bicos da câmara quente podem resultar em temperatura e fluxo de fusão inconsistentes, afetando a qualidade do produto.

Solução : Analise as propriedades do material plástico e a geometria do produto para otimizar o projeto do sistema de comporta. Use um software de análise de fluxo de molde para simular o fluxo de plástico durante o processo de injeção e fazer os ajustes necessários. Para moldes de câmara quente, trabalhe em estreita colaboração com fornecedores de sistemas de câmara quente para garantir a seleção e instalação corretas dos componentes.

1.3 Falta de consideração da viabilidade de fabricação de moldes

Problema : Alguns projetos podem ser difíceis ou impossíveis de fabricar usando técnicas de usinagem existentes. Por exemplo, geometrias excessivamente complexas podem exigir ferramentas especiais ou longos tempos de usinagem, aumentando os custos e o tempo de produção.

Solução : Colabore estreitamente com a equipe de fabricação durante a fase de design. Eles podem fornecer informações valiosas sobre a capacidade de fabricação do projeto do molde, sugerindo modificações para simplificar a estrutura e, ao mesmo tempo, atender aos requisitos do produto. Use princípios de design para fabricação (DFM) para orientar o processo de design.

2. Problemas e soluções da fase de fabricação

2.1 Erros de Usinagem

Problema : Imprecisões durante processos de usinagem, como corte, EDM ou corte com fio, podem levar a componentes que não se ajustam corretamente durante a montagem. Isso pode causar problemas como desalinhamento do molde, vazamento de plástico derretido ou dificuldade na ejeção das peças.

Solução : Calibre regularmente os equipamentos de usinagem para garantir a precisão. Use ferramentas de corte de alta qualidade e mantenha-as adequadamente. Implemente medidas rigorosas de controle de qualidade durante a usinagem, incluindo inspeções durante o processo para detectar e corrigir erros antecipadamente. Para peças complexas, considere o uso de centros de usinagem de 5 eixos para maior precisão.

2.2 Defeitos Materiais

Problema : Os materiais do molde podem apresentar defeitos internos, como porosidade, inclusões ou dureza irregular, o que pode afetar o desempenho e a vida útil do molde. Para moldes de câmara quente, o uso de materiais que não são adequados para aplicações em altas temperaturas pode levar à falha prematura dos componentes do molde.

Solução : Obtenha materiais de fornecedores confiáveis ​​e realize testes de materiais antes do uso. Por exemplo, realize testes ultrassônicos para detectar defeitos internos no aço do molde. Selecione materiais com propriedades apropriadas para a aplicação específica, como aços resistentes ao calor para componentes de moldes de câmara quente.

2.3 Problemas de acabamento superficial

Problema : Um mau acabamento superficial nos componentes do molde pode causar problemas como aderência das peças plásticas durante a ejeção ou afetar a aparência dos produtos moldados. Superfícies ásperas também podem aumentar o atrito entre o molde e o plástico, levando a pressões de injeção mais altas.

Solução : Use técnicas de usinagem e operações de acabamento adequadas, como polimento ou retificação, para obter o acabamento superficial desejado. Selecione os parâmetros de corte e ferramentas corretos para minimizar a rugosidade da superfície durante a usinagem. Para peças com requisitos críticos de superfície, considere tratamentos pós-usinagem, como galvanoplastia ou revestimento.

3. Problemas e soluções da fase de montagem e depuração

3.1 Desalinhamento de Componentes

Problema : Durante a montagem, o desalinhamento de componentes como cavidade, núcleo, pilares guia e pinos ejetores pode causar sérios problemas. Em moldes de câmara fria, canais desalinhados podem causar enchimento irregular da cavidade, enquanto em moldes de câmara quente, bicos de câmara quente desalinhados podem resultar em vazamento ou má distribuição do fundido.

Solução : Use ferramentas e acessórios de medição precisos durante a montagem para garantir o alinhamento preciso dos componentes. Siga procedimentos rigorosos de montagem e verifique o alinhamento em cada etapa. Para moldes complexos, considere o uso de máquinas de medição por coordenadas (CMMs) 3D para verificar o alinhamento de componentes críticos.

3.2 Mau funcionamento do sistema de ejeção

Problema : Os pinos ou placas ejetoras podem não funcionar corretamente, causando dificuldade na ejeção das peças moldadas. Isso pode causar danos às peças ou ao molde e aumentar o tempo de inatividade da produção.

Solução : Verifique o ajuste e o movimento dos componentes do ejetor durante a montagem. Certifique-se de que não haja interferência ou ligação entre os pinos ejetores e os componentes do molde. Lubrifique o sistema ejetor regularmente para reduzir o atrito. Se necessário, ajuste a posição ou o comprimento dos pinos ejetores para garantir a força e o movimento de ejeção adequados.

3.3 Problemas de controle de temperatura em moldes de câmara quente

Problema : Em moldes de câmara quente, problemas com os elementos de aquecimento, sensores de temperatura ou sistemas de controle podem levar a temperaturas de fusão inconsistentes. Isso pode causar problemas como degradação do material, peças de baixa qualidade ou bloqueios nos canais da câmara quente.

Solução : Teste os elementos de aquecimento e os sensores de temperatura antes da instalação para garantir que estejam funcionando corretamente. Calibre o sistema de controle de temperatura regularmente para manter configurações precisas de temperatura. Implemente um sistema de monitoramento para detectar quaisquer variações de temperatura em tempo real e fazer ajustes imediatos. Se houver bloqueios nos canais da câmara quente, limpe-os completamente e verifique se há algum componente danificado que possa estar causando o problema.
