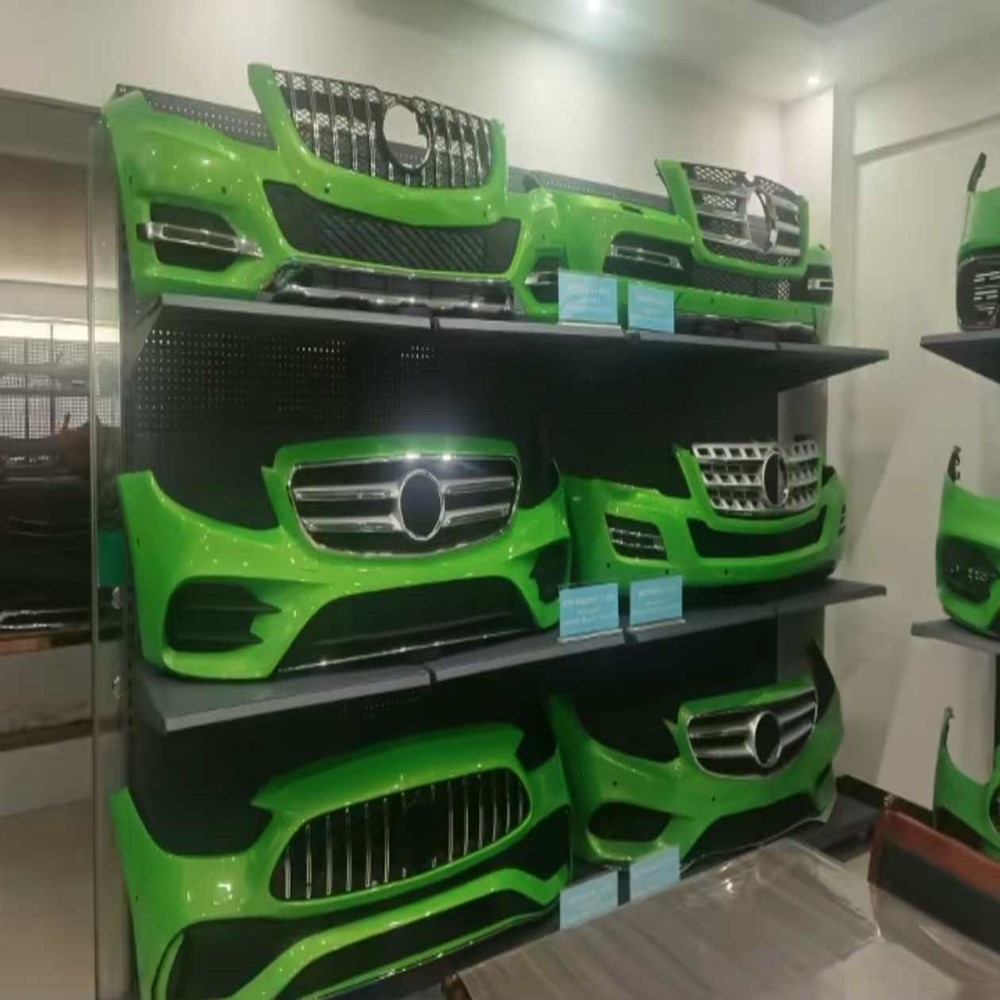

Molde grande para para-choque de carro
Como um componente externo crucial de um veículo, o para-choque dianteiro de um carro Mercedes Benz possui requisitos rigorosos tanto em termos de estética quanto de funcionalidade. O processo de fabricação de seu molde de injeção exige alta precisão e projeto estrutural complexo para garantir a qualidade e desempenho do para-choque. Abaixo está uma introdução ao processo de fabricação e à complexa tecnologia estrutural do molde do pára-choque dianteiro da Mercedes Benz:
I. Projeto e Desenvolvimento de Moldes
1. Análise de Design de Produto
O formato do para-choque dianteiro do Mercedes Benz é complexo, lembrando um selim. Possui inúmeras saliências, penetrações e nervuras, resultando em resistência significativa ao fluxo para o fundido por injeção. O design deve considerar a coordenação com a forma da carroceria do veículo, conseguindo uma integração harmoniosa entre estética e funcionalidade. Além disso, o pára-choque deve possuir resistência e rigidez suficientes para proporcionar amortecimento durante colisões e proteger a carroceria do veículo.
2. Seleção do material do molde
Aço para molde de alta qualidade é normalmente escolhido para o molde do pára-choque dianteiro da Mercedes Benz, como aço para molde de injeção pré-endurecido P20 ou 718. Esses materiais oferecem excelente resistência, tenacidade e resistência ao desgaste, garantindo a durabilidade e longevidade do molde durante o processo de produção. Para componentes que exigem maior dureza e resistência ao desgaste, processos de tratamento térmico, como têmpera e revenido, são aplicados para melhorar o desempenho do material.

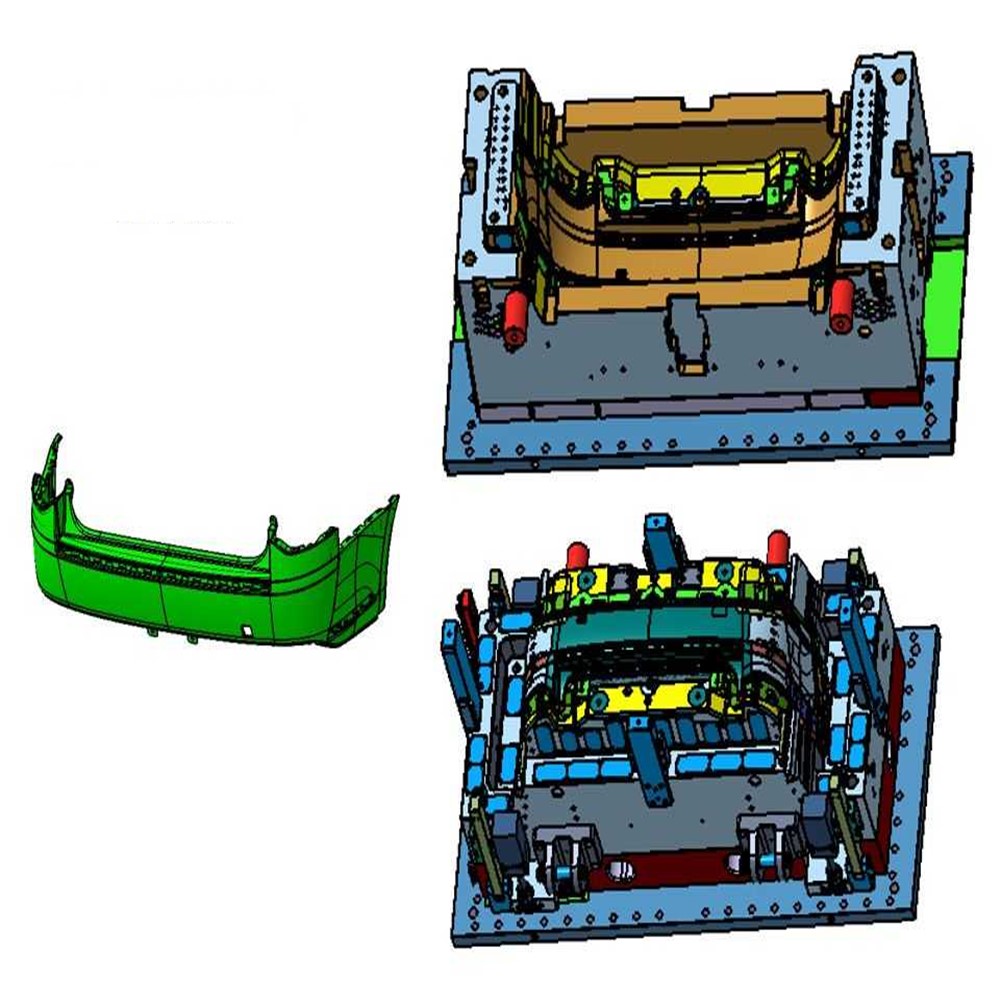

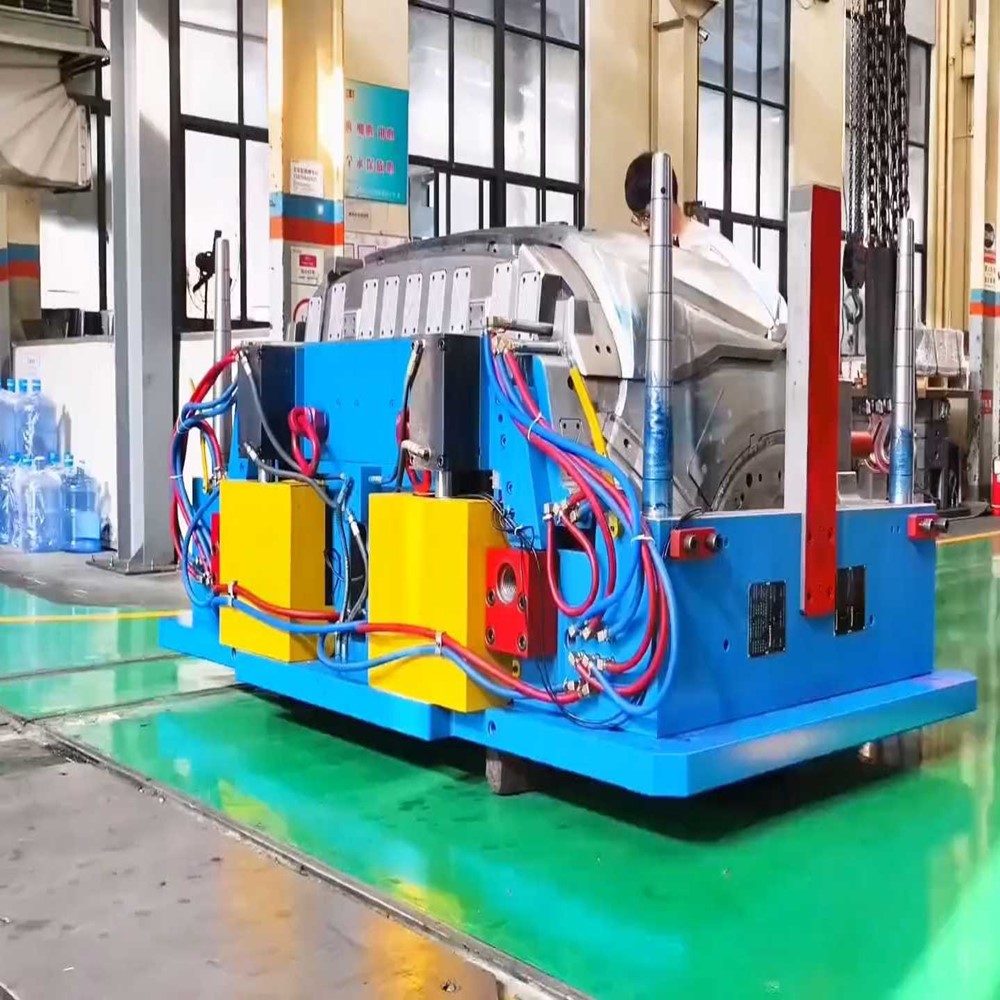

3. Projeto Estrutural do Molde

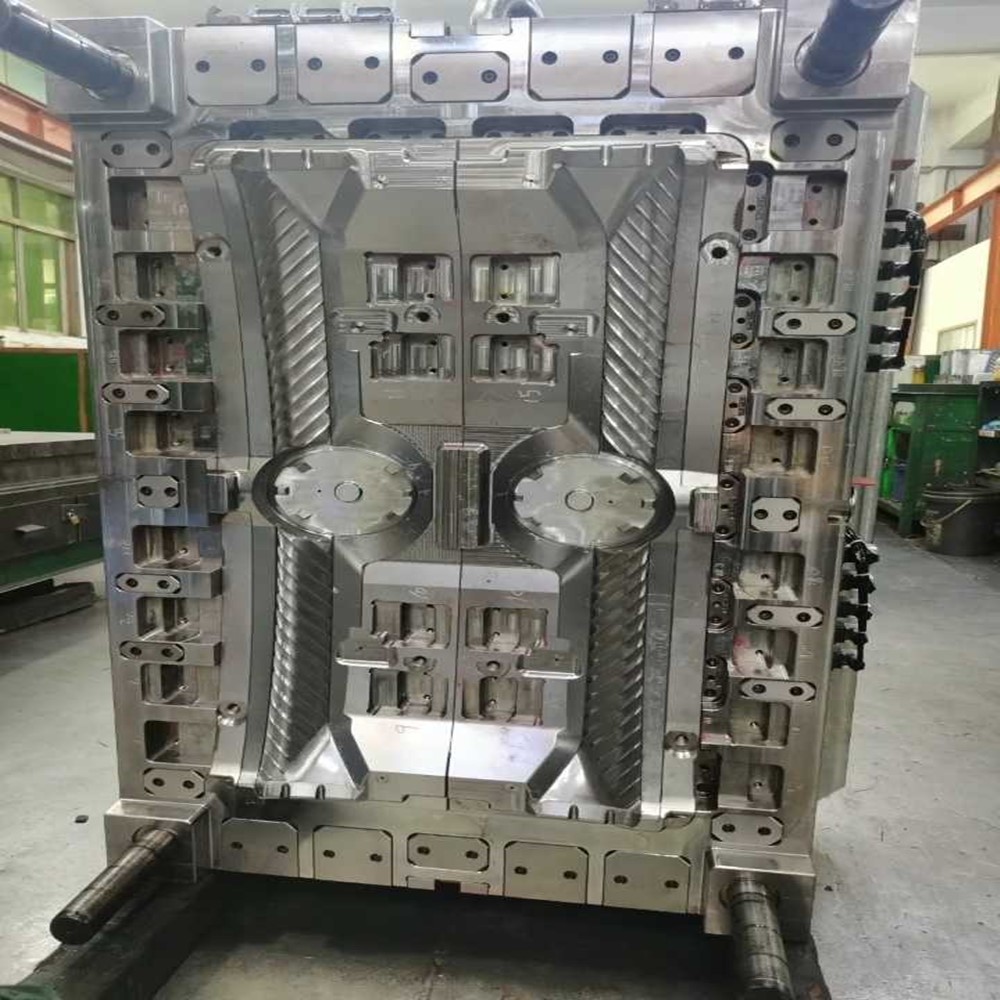

Design da cavidade e do núcleo: Com base na forma e nas dimensões do para-choque dianteiro, a cavidade e o núcleo são projetados com precisão. Centros de usinagem CNC de alta precisão são usados para usinar esses componentes, garantindo que sua precisão dimensional e rugosidade superficial atendam aos requisitos. Para melhorar o desempenho do desmoldante, a superfície da cavidade passa por tratamentos especiais, como polimento e texturização.
Design de linha de partição: É adotada tecnologia avançada de superfície de partição interna. A linha de fixação divisória fica oculta na superfície não aparente do para-choque, garantindo que nenhuma linha divisória visível afete a aparência após a montagem no veículo.
Projeto do sistema de ventilação: Um sistema de ventilação é projetado para exaurir prontamente o ar e os gases liberados do plástico fundido durante a injeção. Isso evita defeitos como marcas de queimadura e vazios na peça moldada. Ranhuras de ventilação finas são usinadas na superfície de partição do molde e tampões de ventilação ou outros componentes de ventilação especializados são instalados.
II. Processo de fabricação de moldes
1. Usinagem de componentes de molde
Usinagem CNC: A maioria dos componentes do molde, incluindo a cavidade, o núcleo e as placas de base do molde, são processados usando centros de usinagem CNC. Essas máquinas utilizam tecnologia CAD/CAM para converter modelos de projeto em programas de usinagem, permitindo a usinagem automatizada de formas complexas e dimensões precisas. A usinagem CNC garante alta precisão e qualidade superficial, ao mesmo tempo que melhora a eficiência da produção.
Usinagem por descarga elétrica (EDM): Para cavidades e nervuras complexas no molde, a EDM é empregada. Este processo utiliza um eletrodo para erodir o material do molde, atingindo a forma e o tamanho desejados. A EDM é excelente na usinagem de contornos complexos e estruturas pequenas e intrincadas que são difíceis de usinar com ferramentas de corte tradicionais, mas apresenta desvantagens como baixa eficiência e potencial desgaste do eletrodo. Durante a eletroerosão, parâmetros como energia de descarga, frequência e largura de pulso devem ser cuidadosamente controlados para garantir a precisão da usinagem e a qualidade da superfície.
Usinagem por descarga elétrica de fio (WEDM): WEDM é usado principalmente para usinar cavidades em formato de fenda, canais de resfriamento e outros componentes. Um eletrodo de arame em movimento corrói o material do molde ao longo de um caminho predeterminado para formar o formato desejado. WEDM oferece alta precisão de usinagem e qualidade de superfície, com tolerâncias que variam normalmente de ±0,01 mm a ±0,02 mm. Também evita tensões mecânicas de usinagem, evitando a deformação da peça.
2. Tratamento térmico de mofo
O tratamento térmico é um processo crítico na fabricação de moldes. Para o molde do pára-choque dianteiro da Mercedes Benz, os principais componentes, como a cavidade e o núcleo, passam por têmpera e revenimento para aumentar a dureza e a resistência ao desgaste. Durante a têmpera, o material do molde é aquecido a uma temperatura adequada, mantido por um período específico e depois resfriado rapidamente. O revenimento envolve reaquecer o molde temperado a uma temperatura predeterminada e resfriá-lo novamente. Este processo elimina tensões de têmpera e melhora ainda mais as propriedades do material. O controle rigoroso dos processos de tratamento térmico é essencial para garantir que o molde atinja a dureza e as propriedades mecânicas desejadas.
3. Montagem do Molde
Após usinagem e tratamento térmico, os componentes do molde passam por uma montagem meticulosa. A cavidade e o núcleo são instalados na base do molde, e componentes de orientação, como pinos-guia e buchas, são montados para garantir o alinhamento preciso e o movimento suave do molde durante a operação. O mecanismo de ejeção, sistema de refrigeração e outros componentes também são montados. Durante a montagem, ferramentas de medição precisas, como relógios comparadores e micrômetros, são usadas para verificar o ajuste e a precisão do posicionamento das peças do molde. Quaisquer desvios são imediatamente corrigidos para garantir que o molde funcione de forma confiável e produza componentes de pára-choques de alta qualidade.
III. Tecnologia Estrutural Complexa do Molde
1. Sistema de câmara quente
O molde do pára-choque dianteiro da Mercedes Benz emprega um sistema de câmara quente totalmente com uma válvula sequencial de 8 pontos controlada por uma válvula de câmara quente. Esta tecnologia utiliza sistemas de válvulas sequenciais acionadas por cilindro para controlar a abertura e o fechamento de oito bicos quentes, alcançando uma superfície ideal sem solda na peça plástica. O sistema de câmara quente oferece inúmeras vantagens, incluindo fluxo de fusão estável, pressão de retenção uniforme, eficácia de alimentação significativa, encolhimento consistente das peças plásticas, maior precisão dimensional e redução da força de fixação do molde e tensão residual nas peças plásticas. Ele também minimiza marcas de solda ou as posiciona em superfícies sem aparência, encurta os ciclos de moldagem e aumenta a produtividade do molde.
2. Mecanismo de tração lateral do núcleo
Devido ao design da superfície de separação interna do molde do pára-choque dianteiro, a linha de separação na fivela traseira da placa de molde fixa está localizada sob a parte superior inclinada do lado móvel do molde. Para evitar danos ao molde durante a operação, a sequência de extração do macho deve ser rigorosamente controlada durante a abertura do molde. O molde apresenta uma estrutura de telhado inclinada composta, combinando telhados retos, telhados inclinados transversais e grandes telhados inclinados. Para garantir um arrancamento suave do núcleo, deve ser mantido espaço adequado entre os telhados inclinados e retos, com uma inclinação de 3°–5° projetada nas suas superfícies de contato. Os canais de água de resfriamento são projetados para grandes telhados inclinados e retos em ambos os lados do molde de injeção do pára-choque de separação interna. Além disso, uma estrutura de agulha de molde fixa foi projetada para puxar o núcleo nos orifícios laterais do molde fixo do amortecedor de separação interna.

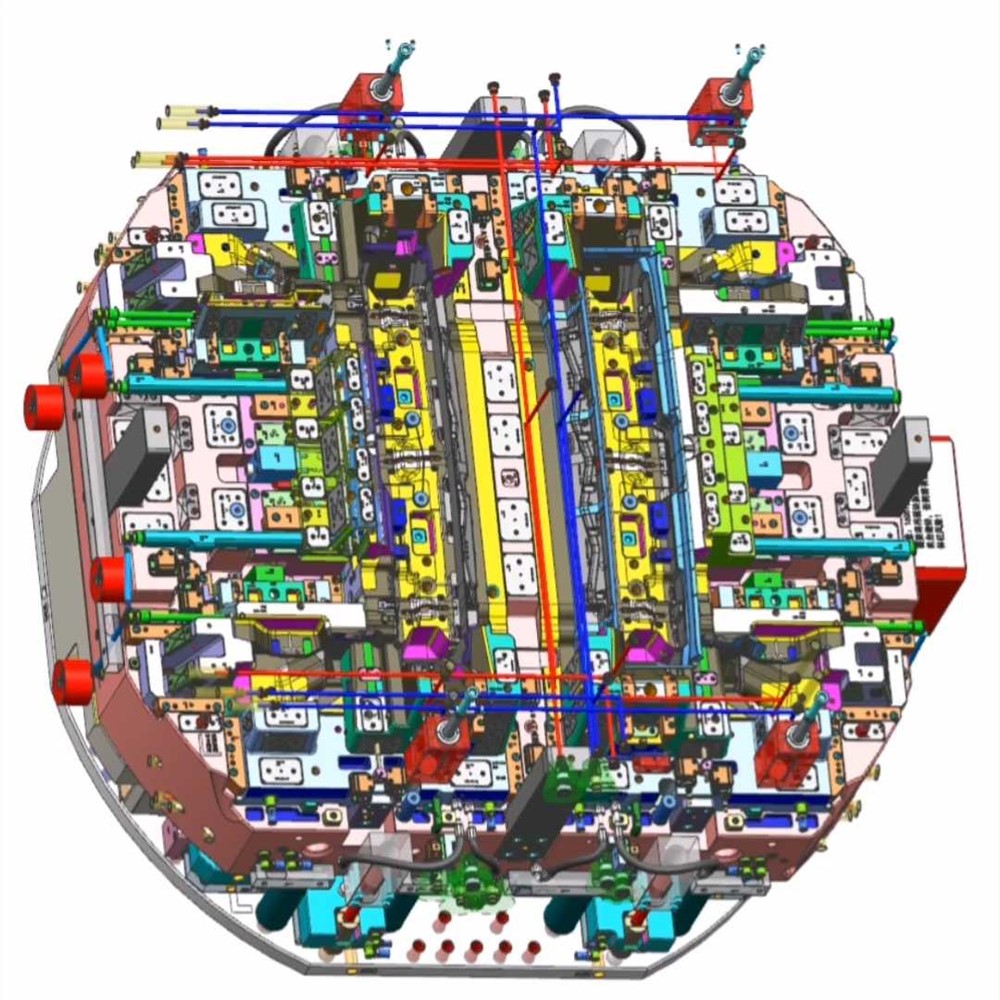

3. Sistema de resfriamento
O sistema de controle de temperatura do molde adota uma configuração de “tubo de água de resfriamento reto + tubo de água de resfriamento inclinado + poço de água de resfriamento”. As principais considerações de projeto para os canais de resfriamento incluem focar o resfriamento na estrutura do molde móvel mais complexa e com concentração de calor, mantendo uma distância mínima de 8 mm entre os canais de resfriamento e a haste, topo reto e furos superiores inclinados. O espaçamento entre os canais de água é definido em 50–60 mm e a distância entre os canais de água e a superfície da cavidade é de 20–25 mm. Furos de resfriamento retos são preferíveis a furos inclinados sempre que possível. Para furos inclinados com inclinações inferiores a 3 graus, são usados furos quadrados. O comprimento dos canais de resfriamento não deve variar excessivamente para garantir o equilíbrio da temperatura do molde.
4. Sistema de Orientação e Posicionamento
Como um molde de injeção grande e de paredes finas, o sistema de orientação e posicionamento afeta diretamente a precisão das peças plásticas e a vida útil do molde. O molde usa pinos-guia quadrados e guias de posicionamento de precisão de 1°. Quatro pinos-guia quadrados de 80 × 60 × 700 mm são instalados no lado do molde móvel e quatro pinos-guia quadrados de 180 × 80 × 580 mm são colocados entre os moldes móveis e fixos. Para o posicionamento da superfície de partição, duas estruturas de posicionamento do cone (também conhecidas como posições internas do tubo da matriz) são adotadas em ambas as extremidades do molde, com uma inclinação do cone de 5°.
5. Sistema de ejeção
As peças plásticas do pára-choque dianteiro são grandes componentes de paredes finas, exigindo ejeção estável e segura. O centro do molde utiliza topo reto e pinos ejetores com diâmetro de 12 mm. No entanto, devido à pequena área de contato e à dificuldade de reinicialização, são comuns as colisões do pino ejetor com a superfície fixa da cavidade do molde. Portanto, o amortecedor de separação interna deve ser projetado o mais reto possível, com uso mínimo de pinos ejetores. Dado o grande número de empurradores e as elevadas forças de ejecção e reposição resultantes, o sistema de ejecção utiliza dois cilindros hidráulicos como fontes de energia. Todas as extremidades fixas do dedal e do cilindro condutor na superfície irregular do núcleo móvel são projetadas com estruturas de batente.
4. Teste de molde e controle de qualidade
Após a montagem, o molde do para-choque dianteiro da Mercedes Benz passa por rigorosos testes e controle de qualidade para garantir que seu desempenho e qualidade do produto atendam aos requisitos. Os testes incluem a moldagem experimental para inspecionar a aparência, as dimensões e o desempenho dos componentes do pára-choque. Quaisquer defeitos, como empenamento, encolhimento ou flash, são analisados e resolvidos ajustando os parâmetros do molde ou modificando a estrutura do molde. Além disso, instrumentos de medição de precisão e equipamentos de teste são usados para avaliar a precisão dimensional do molde, rugosidade superficial e outros parâmetros. Somente moldes que passam em testes e inspeção de qualidade são aprovados para produção em massa. Durante a produção, o monitoramento contínuo e o controle de qualidade do molde e de sua produção garantem uma produção estável de componentes do pára-choque dianteiro de alta qualidade.
Em resumo, o processo de fabricação e a complexa tecnologia estrutural do molde do pára-choque dianteiro da Mercedes Benz demonstram profissionalismo e precisão extremamente elevados. Do projeto e desenvolvimento do molde à usinagem, montagem e controle de qualidade, cada etapa requer tecnologia avançada e gerenciamento rigoroso. Esses esforços garantem que o molde produza componentes de para-choque dianteiro de alta qualidade que atendam aos rigorosos padrões da Mercedes Benz, contribuindo para a reputação de excelência da marca na fabricação automotiva.
