Solução:

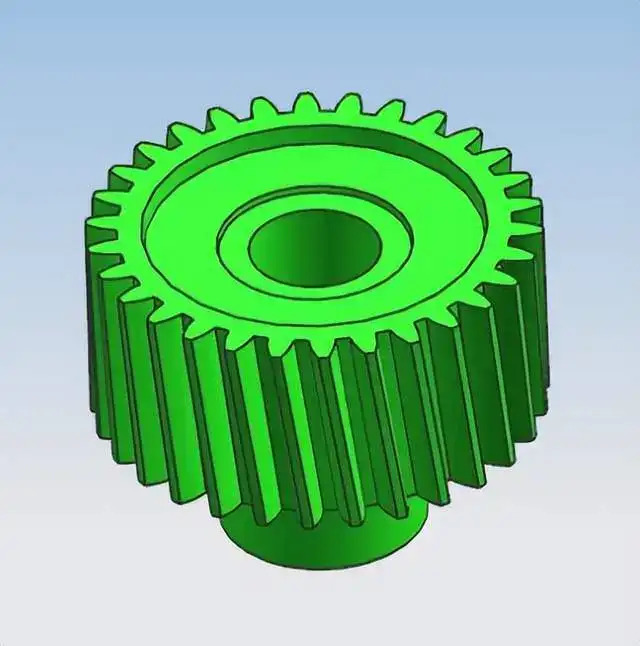

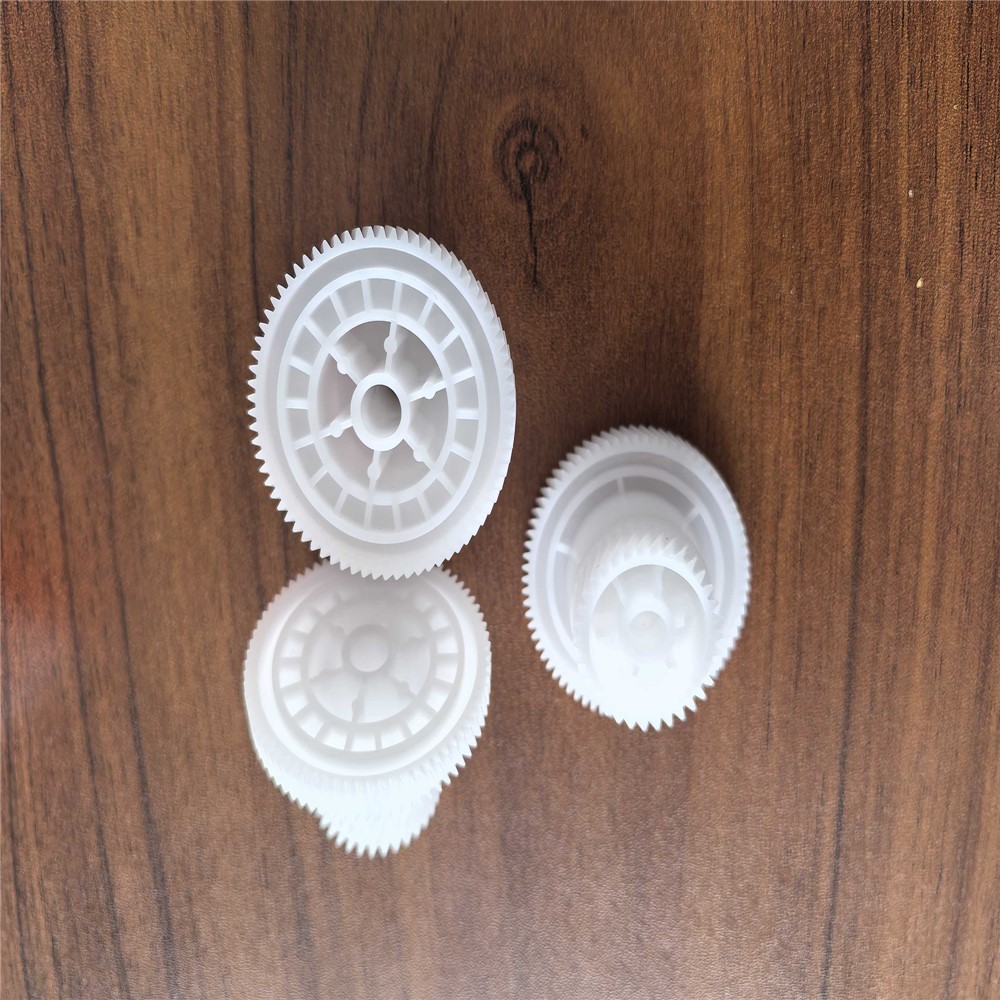

1. Seleção da localização da comporta: Para produtos de engrenagem, geralmente é usada uma comporta fina de três pontos, conforme mostrado na figura abaixo:

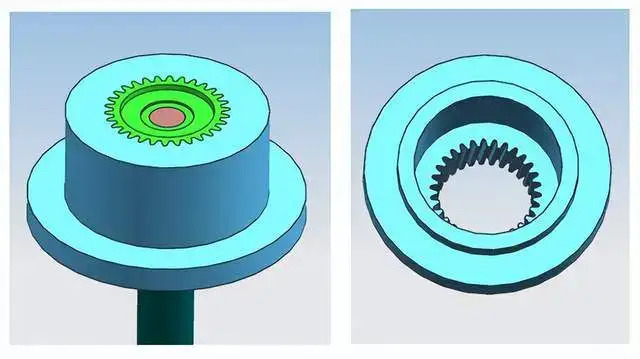

2. O molde traseiro é desenhado com um inserto circular, e o fundo é oco para facilitar o uso do fio EDM para o corte dos dentes helicoidais, conforme mostrado na figura abaixo:

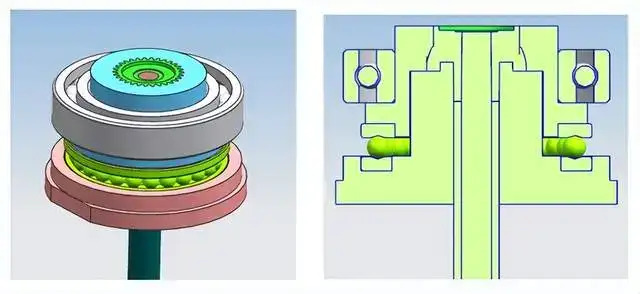

3. Dois rolamentos de esferas são montados no inserto azul, permitindo que o inserto azul gire durante o processo de ejeção, conforme mostrado na figura:

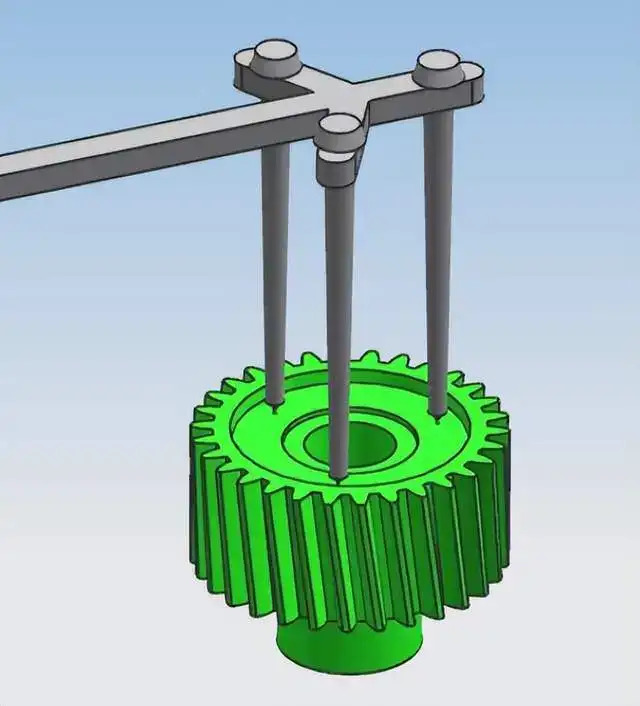

4. Um pino ejetor é adicionado no centro do produto para ejeção. O pino ejetor penetra no molde frontal. É melhor usar uma placa de pressão para segurar o pino ejetor no lugar, conforme mostrado na figura abaixo:

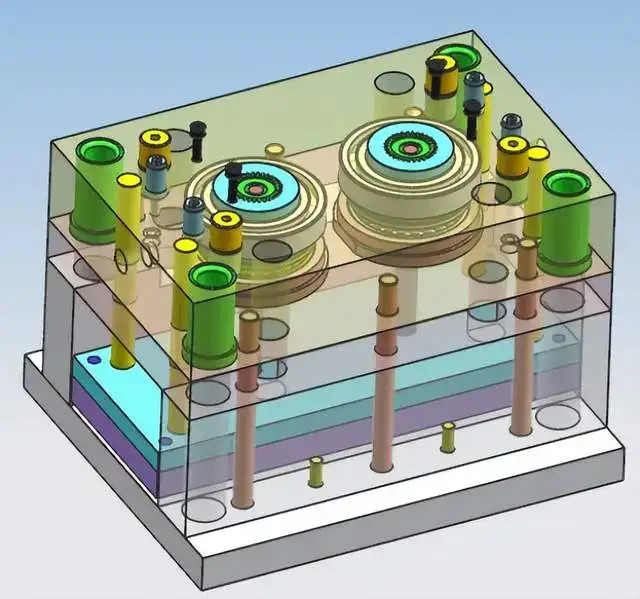

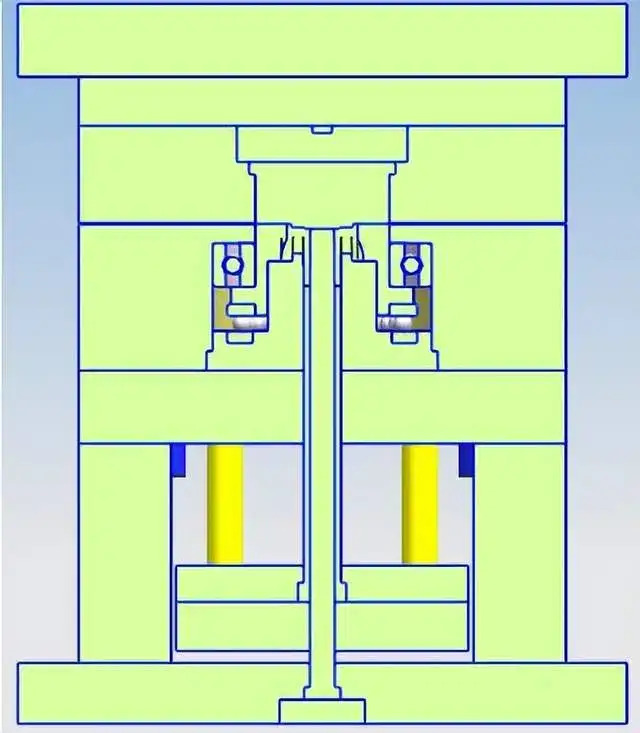

5. Princípio de funcionamento: Depois que os moldes dianteiro e traseiro são abertos até certo ponto, o pino ejetor da máquina injetora empurra a placa ejetora. O pino ejetor empurra o produto na direção da liberação do molde. Sob a ação da força de ejeção, o produto gira enquanto é ejetado. Com isso, fica concluída a desmontagem da estrutura do molde da engrenagem helicoidal, conforme mostra a figura abaixo:
