A qualidade de uma matriz roscada desempenha um papel igualmente importante não apenas na sua fabricação, mas também no seu projeto e manutenção. Somente combinando organicamente vários aspectos um molde pode maximizar seu valor. Deixe seu molde aproveitar ao máximo! Hoje vou te contar como fazer um molde rosqueado. Bem-vindo para referência.
Estrutura de desthreading:
As roscas dos produtos plásticos são divididas em dois tipos: roscas externas e internas. Os threads externos geralmente são desenroscados pelo controle deslizante, enquanto os encadeamentos internos são desenroscados pela longarina.
Na edição anterior explicamos o desenho do molde de rosqueamento. Após a conclusão do projeto do molde roscado, as seguintes tarefas serão executadas. Hoje vamos nos concentrar na estrutura de uma matriz de rosqueamento e no seu método de fabricação.
Molde de liberação automática de linha
<1> Rosca Externa
Esta estrutura é relativamente simples. Depois que o produto for moldado, ele deixará marcas de linha divisória no produto plástico. Se o traço da linha de partição for óbvio, isso afetará a aparência do produto e o ajuste da rosca. O princípio é deslizar através do pilar guia inclinado e depois ejetar o produto com o pino ejetor.
2＞ Molde de rosca interna
Também pode ser dividido em:
1. Estrutura de desrosqueamento forçado (não rotativa)
Para produtos plásticos com requisitos de baixa precisão, a estrutura do molde é relativamente simples.
UM). Use a elasticidade do produto para forçar a desmoldagem. Adequado para moldagem de plástico de polietileno (PE), polipropileno (PP) e outros produtos com elasticidade.
B). Desmoldagem forçada com núcleo roscado de borracha de silicone.
Um núcleo roscado é feito de borracha de silicone elástica. Quando o molde é aberto, a haste do núcleo roscado de borracha de silicone é retirada primeiro, de modo que haja espaço para o núcleo roscado de borracha de silicone se contrair e, em seguida, o produto é empurrado para fora com força. A estrutura do molde é simples, mas a vida útil do núcleo roscado de borracha de silicone é baixa, adequada para produção de pequenos lotes.

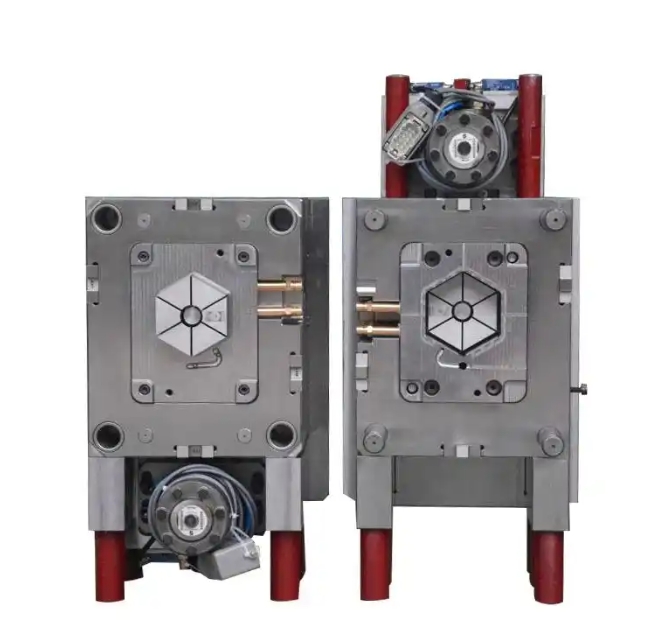

2. Desrosqueamento não forçado. (Rotativo)
Os requisitos para peças plásticas ou moldes podem alcançar o desenroscamento automático de peças plásticas, independentemente de qual lado na rotação e movimento axial, ou apenas um lado na rotação e o outro lado no movimento axial. É importante notar que a parte de parada rotativa da peça plástica pode continuar a operar durante o curso de corte.
Outros métodos de acionamento incluem confiar em cilindros ou cilindros pneumáticos para alternar a cremalheira, girar o núcleo roscado através de engrenagens e exigir um dispositivo de controle ao usar motores hidráulicos, pneumáticos ou elétricos (com motores de velocidade variável para acionar as engrenagens e os moldes a serem moldados) como fonte de energia. Em geral, o acionamento motorizado é usado principalmente onde há um grande número de fixadores roscados. Outro método é usar uma linha de radiação laser para acionar o molde da engrenagem.
3＞ Comparação do molde de rosca externa e do molde de rosca interna na produção
O processamento de molde de rosca externa é conveniente, mas de baixa produtividade e alta intensidade de trabalho. Aplicável à produção de pequenos lotes de produtos; a última estrutura do molde é complexa e o tempo de processamento é longo. Aplicável à produção em massa de produtos, adequados para produção automatizada.
