Detalhes de projeto de moldes para os mercados norte-americano e europeu: um guia de adaptação para pedidos transfronteiriços de fábricas de moldes

O projeto do molde é o elo central na entrega de pedidos internacionais, e os desenhos 2D e 3D fornecidos pelos clientes são a base fundamental para o desenvolvimento do projeto. Existem diferenças significativas nos requisitos de desenho, seleção de materiais, especificações estruturais, padrões de precisão e outros aspectos entre os mercados norte-americano e europeu. As fábricas de moldes devem adaptar-se com precisão a estes requisitos detalhados para reduzir os riscos de retrabalho e aumentar o reconhecimento do cliente. A seguir detalhamos os principais pontos do projeto de molde para ambas as regiões a partir de quatro aspectos: recebimento e verificação dos desenhos do cliente, elementos principais do projeto, especificações de adaptação regional e padrões de entrega de documentos.

I. Recebimento e Verificação de Desenhos de Clientes

Os desenhos 2D (geralmente nos formatos DWG e DXF) e desenhos 3D (principalmente nos formatos STEP, X_T e IGES) fornecidos pelos clientes são a base do projeto. As fábricas devem primeiro concluir a verificação padronizada:

• Compatibilidade de formato: Os clientes norte-americanos geralmente fornecem formatos X_T (kernel Parasolid) e DWG, que precisam ser verificados quanto à integridade de abertura usando software como SolidWorks e NX; Os clientes europeus preferem os formatos STEP e IGES, sendo necessário confirmar que não falta nenhuma marcação GD&T (Dimensão e Tolerância Geométrica).

• Completude das informações: Para desenhos 2D é necessário verificar a cadeia dimensional, tolerâncias geométricas e requisitos de rugosidade superficial; para desenhos 3D, é necessário verificar os principais recursos, como uniformidade da espessura da parede do produto, ângulo de inclinação e estrutura rebaixada, para evitar desvios de projeto causados ​​por informações de desenho incompletas.

• Adaptabilidade padrão: Os desenhos norte-americanos seguem principalmente os padrões ANSI, enquanto os desenhos europeus são baseados principalmente nos padrões ISO. É necessário confirmar antecipadamente o sistema de marcação de tolerância e comunicar-se com os clientes para unificar o benchmark, se necessário.

II. Elementos principais de design

(I) Seleção de Materiais

O mercado norte-americano prefere aços para moldes que atendam aos padrões AISI, como aço pré-endurecido P20 e aço para ferramentas para trabalho a quente H13, enfatizando a resistência ao desgaste do material e a eficiência de processamento, que são adequados para cenários de produção em massa; pedidos na indústria automotiva geralmente exigem que os materiais sejam aprovados na certificação NADCAP, e certificados de materiais devem ser fornecidos. O mercado europeu prioriza aços padrão EN, como o aço pré-endurecido 1.2311 e o aço para ferramentas para trabalho a quente 1.2344. A conformidade com RoHS é um requisito básico, e os moldes médicos e eletrônicos de alta qualidade também precisam atender às restrições dos regulamentos REACH. É necessário fornecer relatórios de componentes e certificados de testes ambientais junto com os materiais.

(II) Especificações de Projeto Estrutural

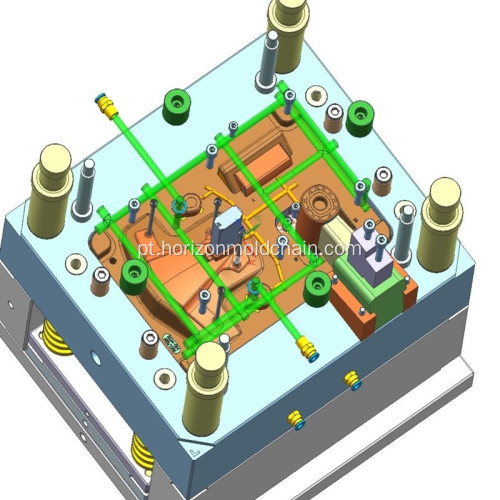

O mercado norte-americano concentra-se na eficiência da produção. O projeto do molde deve se adaptar às necessidades de troca rápida de molde. Bases de molde padronizadas (como as séries norte-americanas DME e HASCO) são usadas principalmente. Pinos ejetores pneumáticos são preferidos para o mecanismo de ejeção. O projeto do sistema de resfriamento enfatiza o resfriamento rápido para encurtar o ciclo. A largura da ranhura de ventilação da cavidade é geralmente controlada em 0,02-0,03 mm, e o layout do canal de água precisa ser otimizado de acordo com a estrutura do produto dos desenhos 3D do cliente. O mercado europeu concentra-se mais na estabilidade estrutural e na manutenibilidade. As bases de molde são principalmente padrões europeus HASCO ou série FUTABA. As hastes ejetoras mecânicas são o principal mecanismo de ejeção, combinadas com pilares guia para posicionamento preciso. Os canais de água de resfriamento adotam um layout equilibrado. As ranhuras de ventilação precisam levar em consideração os requisitos ambientais para evitar resíduos de agente desmoldante. Ao mesmo tempo, o espaço de manutenção deve ser reservado de acordo com os requisitos de montagem dos desenhos 2D do cliente.

(III) Requisitos de Precisão e Tolerância

O mercado norte-americano implementa os padrões ANSI. A tolerância dimensional dos moldes convencionais é controlada em ± 0,01 mm, e o requisito de tolerância para moldes de componentes automotivos pode atingir ± 0,005 mm; a rugosidade da superfície geralmente deve ser Ra 0,8-1,6 μm, e a aparência das peças precisa atingir abaixo de Ra 0,4 μm, que deve seguir rigorosamente o nível de tolerância marcado nos desenhos do cliente. O mercado europeu segue os padrões ISO com requisitos de precisão de tolerância mais rigorosos. A tolerância dos componentes principais é geralmente de ± 0,003 a ± 0,008 mm, e os moldes médicos precisam até atingir precisão em nível de mícron; o tratamento de superfície deve estar em conformidade com os padrões EU R111 e alguns pedidos exigem um relatório de teste de névoa salina. O processo de tratamento precisa ser ajustado de acordo com o ambiente de serviço marcado nos desenhos.

III. Especificações de Adaptação Regional

• Pedidos na América do Norte: O ciclo de design é geralmente de 1 a 2 semanas, com 3 a 5 dias reservados para revisões. Os clientes valorizam a velocidade de resposta do design. É necessário realizar rapidamente a análise DFM (Design for Manufacturing) com base nos desenhos 2D e 3D por eles fornecidos, com foco na avaliação da compatibilidade entre o molde e a injetora do cliente, e fornecer feedback imediato sobre sugestões de otimização estrutural. Após as revisões do desenho, o formato X_T é preferido para feedback para facilitar a edição secundária dos clientes.

• Pedidos Europeus: O ciclo de design é de 2 a 4 semanas e os documentos de conformidade precisam ser preparados simultaneamente. Com base nos requisitos ambientais e padrões de segurança marcados nos desenhos do cliente, é necessário complementar a certificação ambiental do material do molde e os relatórios de verificação de segurança estrutural. A etapa de amostragem requer múltiplos testes de durabilidade, e o plano de teste deve ser formulado com base no cenário de serviço do produto dos desenhos do cliente.

4. Padrões de entrega de documentos

Após a conclusão do projeto, um pacote completo de documentos deverá ser entregue ao cliente:

• Formatos de desenho: O formato STEP (ISO 10303) é um padrão geral para ambas as regiões para garantir que não haja desvios dimensionais; Os clientes norte-americanos podem receber o formato X_T adicional e os clientes europeus podem ser complementados com o formato IGES.

• Documentos de apoio: Uma lista técnica detalhada (lista de materiais), desenho de montagem de molde explodido, lista de peças de desgaste e relatório de análise DFM com base nos desenhos do cliente devem ser anexados (os clientes norte-americanos se concentram na viabilidade de produção, enquanto os clientes europeus precisam complementar as instruções de conformidade ambiental e os dados de teste de vida útil).

• Requisitos de marcação: Todos os desenhos devem marcar claramente as tolerâncias dimensionais, classes de materiais e requisitos de tratamento de superfície. As encomendas europeias precisam de marcar adicionalmente rótulos ambientais e graus de reciclagem.
